特色
▲更大、更易觀看的螢幕，更大的測定範圍。
▲充電時間只需4小時即可完成，並且可以設定密碼限制使用者。

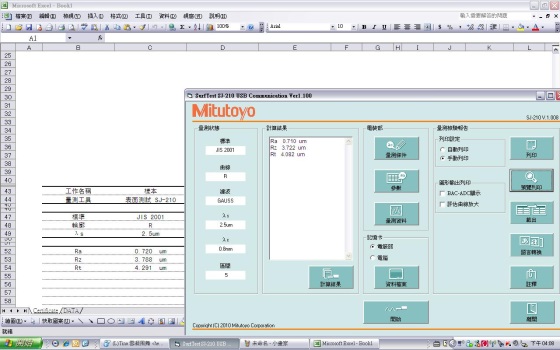

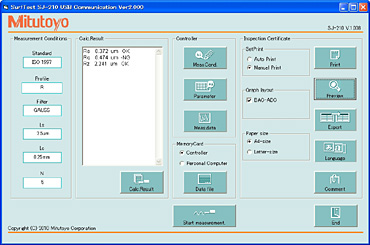

▲我司可免費提供三豐原廠操控軟體，並與EXCEL連線。

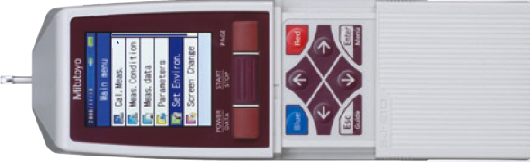

▲2.4"彩色LCD螢幕，設計簡單的按鍵面板。
▲符合JIS(JIS-B0601-2001、JIS-B0601-1994、JISB0601-1982)VDA、ISO-1997、ANSI多項粗度規格。
▲繁體中文顯示，16國語言選擇。
▲除了高速USB傳輸接口可連接電腦外，也能同時使用micro-SD記憶卡。

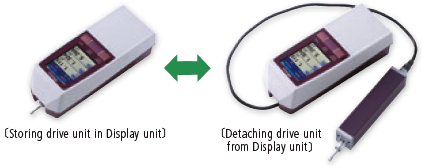

▲只要一個步驟，就可以自本體底部取出驅動部，因應量測空間的多種變化。
▲不同顏色顯示合格判定。
|
|
 |
▲內部記憶體可以記憶10比以上的測定條件，載入設定值。
▲加上選購的外部記憶卡可以儲存更多筆量測圖形以及測定條件。
▲評估圖形也可以依照需求進行大小縮放。
▲測針告警設計。
▲測針移動到達極限時將出現告警信號，避免測針超過設定值，造成損壞。
▲滑蓋下的左右按鍵可以簡單地改變設定值， 例如截斷值（λc）、樣本數（N）、...等。

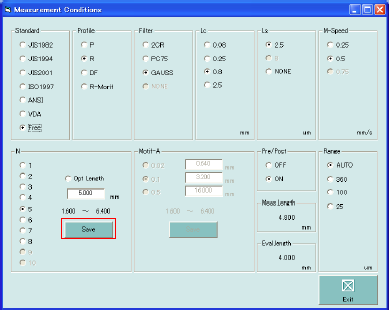

▲需要的測定參數可以從螢幕中開啓。
▲按下Submenu，可以到下層的子目錄中設定公差上下限。
▲按下Re-Calc.，即可依照新設定的參數，重新計算結果，不需再次測定工件。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
|
一、顯示部
|
|
|
行程範圍
|
X軸：17.5mm
Z軸：360(-200 ~ +160)μm |
|
評估剖面
|
P、R、DF 、R-MOTIF
|
|
評價參數
|
Ra、Rc、Ry、Rz、Rq、Rt、Rmax、Rp、Rv、S、R3z、Rsk、Rku、Rpc、Rsm、Rz1max、HSC、RzJIS、Rppi、RΔa、RΔq、Rlr、Rmr、Rmr(c)、Rk、Rpk、Rvk、Mr1、Mr2、V0、Rpm、tp、 Htp、R、Rx、AR、可指定 |
|
分析圖形
|
BAC負荷曲線、ADC振幅分佈圖
|
|
粗度規格
|
JIS'82、JIS'94、JIS'01、ISO'97、ANSI、VDA
|
|
鼻撬壓力
|
小於400mN
|
|
數位濾波器
|
2CR75(相位補償)、PC75、高斯Gaussian
|
|
截取長度
|
λc：0.08、0.25、0.8、2.5 mm
λs：2.5μm、8μm |
|
樣本長度(L)
|
0.08、0.25、0.8 、2.5mm
|
|
樣 本 數
|
×1、×2、×3、×4、×5、×6、×7、×8、×9、
×10、×L(0.3~1.6mm, 間隔0.01mm) |
|
解 析 度
|
0.02 / 360μm
0.006 / 100μm 0.002 / 25μm |
|
結果顯示
|
垂直：單筆參數結果、3筆參數結果、依據量測
水平：單筆參數結果、3筆參數結果、依據量測 |
|
列 印 機
|
熱感紙(列印寬度: 48mm)
|
|
列印內容
|
量測條件、計算結果、量測曲線、環境設定、
每一樣本長度之計算結果（須搭配指定列印機） |
|
統計製程
|
最大值、最小值、16%規則、平均值
|
|
量測條件
|
可儲存10種量測條件
|
|
顯示螢幕
|
觸控式LCD螢幕(36.7*48.9mm)
|
|
校 正
|
輸入粗度標準片可自動校正、 5次平均值校正
|
|
資料輸出
|
USB、印表機、RS-232C、Digimatic、腳踏開關等
|
|
電源供應
|
AC變壓器/充電電池
|
|
充電電池
|
充電時間:4小時 (無列印時約量測1000次)
|
|
自動睡眠
|
10~600秒內無操作動作
|
|
外觀尺寸
|
52.1*65.8*160mm
|
|
重 量
|
0.5kg
|
|
二、驅動部
|
|
|
驅動速度
|
量測：0.25mm/s、0.5mm/s、0.75mm/s
回歸：1mm/s |
|
行程範圍
|
17.5mm
|
|
三、測頭部
|
|
|
測定方法
|
差動感應
|
|
測定範圍
|
360μm(-200 ~ +160μm)
|
|
測針材質
|
鑽石
|
|
測針半徑
|
2μm(-01)、5μm(-02)
|
|
測定壓力
|
0.75mN(-01)、4mN(-02)
|
|
可測半徑
|
最大圓40mm
|
|
四、標準配件
|
|
|
標準、伸縮機種：
|
|
|
12BAA303
|
信號線
|
|
178-601
|
粗度標準片(3μm)
|
|
12BAK699
|
攜帶包
|
|
12BAK700
|
校正台
|
|
|
螢幕保護片
|
|
|
AC變壓器
|
|
|
操作說明書
|
|
|
快速便覽
|
|
|
保證書
|
|
橫向機種：
|
|
|
12BAA303
|
信號線
|
|
178-605
|
粗度標準片(1μm)
|
|
12AAE643
|
點接觸轉接器
|
|
12AAE644
|
V型轉接器
|
|
12BAK699
|
攜帶包
|
|
12BAK700
|
校正台
|
|
|
螢幕保護片
|
|
|
AC變壓器
|
|
|
操作說明書
|
|
|
快速便覽
|
|
|
保證書
|
| 回頁首 | 產品特色 | 產品規格 |

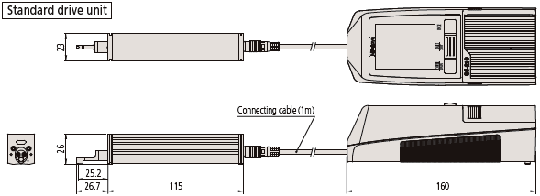

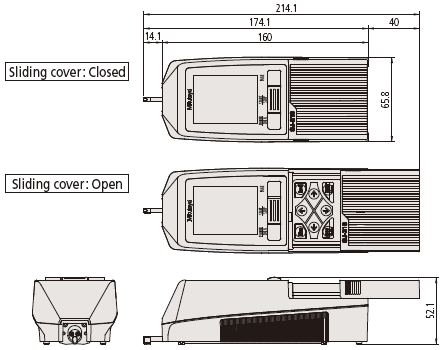

尺寸
本網頁僅做參考，如有差異，依實物為準。
點擊以下圖片，可進行目錄下載。
