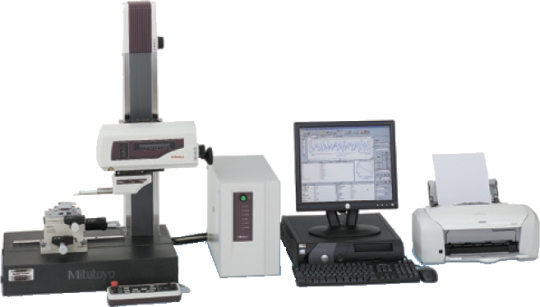

表面粗度儀主機
SV-3100系列
產品編號
178 series
|
|||||||||||||||||||||||
|
X軸量測範圍
|
100mm | ||||||||||||||||||||||
|
X軸真直度
|
(0.05+0.001)Lμm | ||||||||||||||||||||||
|
Z2軸移動範圍
|
300mm | 500mm | |||||||||||||||||||||
|
長(mm)
|
756 | 756 | 1156 | ||||||||||||||||||||
|
寬(mm)
|
482 | 482 | 482 | ||||||||||||||||||||
|
高(mm)
|
966 | 1166 | 1176 | ||||||||||||||||||||
|
重量(kg)
|
140 | 150 | 220 |
||||||||||||||||||||
|
|||||||||||||||||||||||
|
X軸量測範圍
|
100mm | ||||||||||||||||||||||
|
X軸真直度
|
0.5μm/200mm | ||||||||||||||||||||||
|
Z2軸移動範圍
|
300mm | 500mm | |||||||||||||||||||||
|
長(mm)
|
766 | 766 | 1166 | ||||||||||||||||||||
|
寬(mm)
|
482 | 482 | 482 | ||||||||||||||||||||
|
高(mm)
|
966 | 1166 | 1176 | ||||||||||||||||||||
|
重量(kg)
|
140 | 150 | 220 |
||||||||||||||||||||
適用軟體：SURFPAK-SV
| 回頁首 | 產品規格 | 產品尺寸 |
特色
▲更短的量測時間。
驅動部(X軸)：80mm/s，立柱（Z2軸）：20mm/s。
自動水平調整台（選購配備）。
▲消除人為誤差。
立柱（Z2軸）的ABS（絕對原點）光學尺，改善連續量測小孔的重複性。
自動水平調整台。
Y軸自動平台（選配）、旋轉平台（選配）在大數量或不同位置的大量部位等批量量測時，可以大幅降低操作者的工作負荷。
▲高耐久性。
X軸配備陶瓷軌道，確保長時間使用後的真直度，不需特別的保養。
▲X、Z2軸配備高精度線性編碼器，提供自動量測所需的水平及垂直移動。
▲大幅改善自動連續量測小孔的垂直定位問題。
▲對於測針不易定位的工件的重覆量測，相當有幫助。
▲除了高速移動可大幅縮短移動時間外，遇到極小孔的量測，也可切換成手動微調，以方便控制測針的定位。
 |
 |

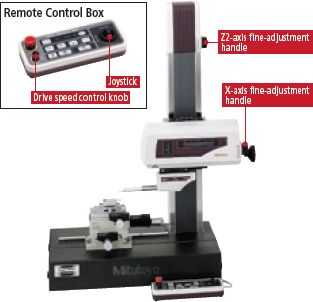

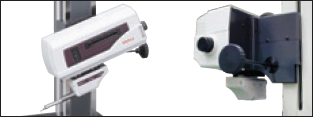

| ▲Z2軸的垂直微調定位 搭配微動載物台可以 達成Y、Z軸的擺正需求。 |
▲驅動部的微調功能可以 定位量測起始點。 |
▲Z軸檢出器有安全設計（遭遇機械撞擊時會自動停機），提升快速移動時的安全保護。
▲緊急停止開關位於控制盒的驅動速度調整鈕旁邊。
▲所有檢出器以及驅動部的信號線都包覆在主體內，可避免磨損以及高速移動時的干擾。
▲特殊機種的X軸配備有傾斜調整裝置，可以克服傾斜面或難以垂直擺正的重工件。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
|
Z1軸(檢出器)
量測範圍 |
800 μm
80μm 8μm |
|
檢出器測定方法
|
差動感應
|
|
檢出器解析度
|
0.01/800μm
0.001/80μm 0.0001/8μm |
|
檢出器測針尖端
|
-1：60°、半徑2μm
-2：90°、半徑5μm |
|
檢出器測定壓力
|
-1：0.75mN
-2：4mN |
|
X軸驅動部
量測速度 |
0.02~5mm/s
|
|
X軸驅動部
移動速度 |
0~80mm/s、手動
|
|
X軸驅動部解析度
|
0.05μm
|
|
Z2軸移動速度
|
0~20mm/s、手動
|
|
Z2軸解析度
|
1μm
|
|
粗度規格
|
JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA
|
|
參數
|
Ra、Rq、Sk、Ku、Rp、Rv、Ry、RyDIN、RzDIN、Rt、Rc、Rz、R3z、R3t、S、△a、△q、λa、λq、Lo、lr、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、Sm、Pc、HSC、mr、mrd、σc、Vo、Rx、AR、R、NR、NCRX、CPM、SR、SAR、Wx、AW、Wte、NW、SW、SAW
|
|
評估曲線
|
原始曲線、粗度曲線、封包殘餘曲線、濾波波紋曲線、頻帶曲線、波紋曲線、滾圓波紋曲線、粗度MOTIF、波紋MOTIF、DIN4776曲線
|
|
圖形
|
振福分佈圖、BAC1、BAC2、能量波譜曲線、自動相關曲線、傾斜角度分佈曲線、峰值分佈曲線、參數分佈曲線
|
|
資料補正
|
傾斜補正、R面補正、橢圓補正、拋物線補正、雙曲螺線補正、多項式曲線補正、圓錐自動補正、多項式曲線自動補正
|
|
數位濾波器
|
高斯濾波器、2CRPC75、2CRPC75、2CR75、2CR50、robust spline濾波器
|
|
擷取長度
|
λc(mm)：0.025、0.08、0.25、0.8、2.5、8、25、80、任意
λs(μm)：0.8、2.5、8、25、80、250、800、0.25、任意 |
|
語言
|
繁體中文、簡體中文、日文、英文、德文、法文、義大利文、西班牙文、波蘭文、匈牙利文、瑞典文、捷克文、韓文、土耳其文、葡萄牙文
|
|
電裝部重量
|
14kg
|
|
控制盒重量
|
0.9kg
|
| 回頁首 | 產品特色 | 產品規格 |

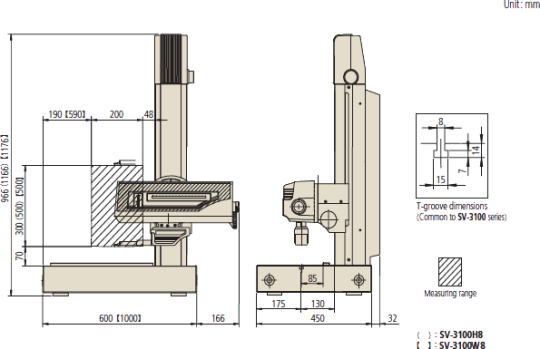

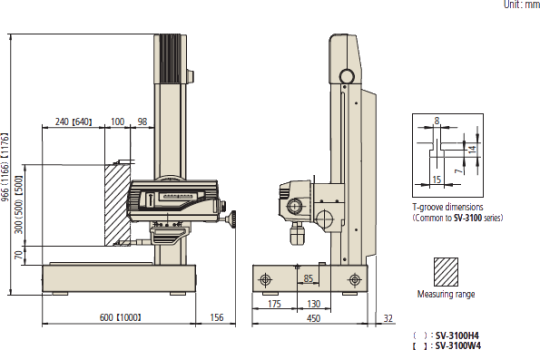

尺寸
SV-3100S4、SV-3100H4、SV-3100W4
SV-3100S8、SV-3100H8、SV-3100W8
