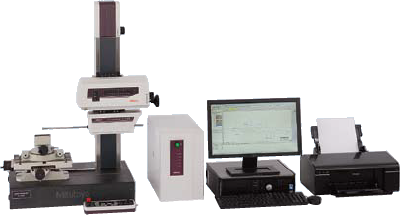

輪廓測定儀主機
CV-4500系列
產品編號
218 series
|
款式
|
產品型號 | X 軸 | Z 軸(立柱) |
|
CV-4500S4
|
218-441C | 100mm | 300mm |
|
CV-4500H4
|
218-442C | 500mm | |
|
CV-4500W4
|
218-443C | ||
|
CV-4500S8
|
218-446C | 200mm | 300mm |
|
CV-4500H8
|
218-447C | 500mm | |
|
CV-4500W8
|
218-448C |
適用軟體：FORMTRACEPAK
| 回頁首 | 產品規格 | 產品尺寸 |
特色
▲可作上下雙向測量。
▲測定臂磁吸式設計，增加使用安全性。
▲最高等級的指示精度。Z1軸搭載了高精度圓弧光學尺，縮小由測針前端造成的圓弧軌道所產生的誤差，實現了高精度、高分解能的測量。
|
X軸（驅動部）
|
指示精度
|
真直度
|
|
S4、H4、W4
|
±(0.8+0.01L)μm，L：驅動長度(mm)
廣範圍：1.8μm/100mm 狹範圍：1.05μm/25mm |
0.8μm/100mm
|
|
S8、H8、W8
|
±(0.8+0.02L)μm，L：驅動長度(mm)
廣範圍：4.8μm/200mm 狹範圍：1.3μm/25mm |
2μm/200mm
|
▲X軸（驅動部）搭載光學尺，全行程高精度量測。
▲組合了兩側圓錐測針，能夠連續測量上下面。
▲上下面連續測量的資料，可以簡單解析以往難以量測的螺絲有效徑。
▲”上下兩側圓錐測針半徑“、”Z1軸的增益“、”對稱性“等繁瑣的校正作業，得以一次完成。
▲Formtracepak軟體可設定測定力（五階），不需手動變換重量、調整配重位置，並能追蹤傾斜姿勢。
▲更快的移動速度，縮短總測量時間，提升測量效率。
▲新設計擴大Z1軸（檢出器）的測定範圍，也減少作業中的干涉。
▲測定臂以磁性接頭銜接至主機，並配有安全裝置，可輕鬆更換測定臂。
▲因應高速度的量測 ，檢出器、驅動部等配線，全部設計在機體內，避免干擾量測。
▲提升機器操作的安全性，於Z1軸檢出器設計有安全性裝置（碰撞時自動停止機能），測定臂如果沒有裝好或鬆脫，機器會自動停止。
▲從位置決定到測定都可以用搖桿控制移動。控制盒上並設有緊急停止開關和驅動速度控制鈕，增加快速移動的安全性。
▲Z2軸（立柱）搭載光學尺，可反覆進行段差測定，複數斷面測定時不須再做原點設定。
▲各種微動裝置可以簡單決定位置，進行傾斜面、小孔測定等作業。
| θ1旋轉裝置： 自動測定圓周上的形狀 |
θ2旋轉裝置： 複數斷面自動連續測定 |
||
 |
 |
 |
 |
| 回頁首 | 產品特色 | 產品尺寸 |
規格
| 一、測定範圍 | |
|
X軸
|
|
|
Z1軸
|
60mm（水平狀態±30mm）
|
|
二、檢出器（Z1軸：檢出部）
|
|
|
測長裝置
|
圓弧光學尺
|
|
解析度
|
0.02μm
|
|
測針作動
|
圓弧上下運動
|
|
測定方向
|
拉、推兩種方向
|
|
測定面方向
|
上、下兩種方向（單獨測定）
|
|
量測壓力
|
10、20、30、40、50mN（使用軟體Formtracepak設定）
|
|
測針角度限制
|
上升：77°、下降：83°（使用標準附屬品的片角測針時）
依工件表面性質而定 |
|
三、驅動部
|
|
|
測長裝置
|
X軸：分離式線性規
Z2軸（立柱）：ABS光學尺 |
|
解析度
|
X軸：0.05μm
Z2軸（立柱）：1μm |
| 驅動速度 |
X軸：0~80mm/s、手動操作
Z2軸（立柱）：0~30mm/s、手動操作 |
|
測定速度
|
X軸：0.02~5mm/s
|
|
傾斜角度
|
±45°
|
|
四、指示精度 （20°C）
|
|
|
Z1軸
|
±(0.8+∣2H∣/100)μm
H：Z1軸（檢出部）從水平位置測定的高度(mm) |
| 回頁首 | 產品特色 | 產品規格 |
尺寸

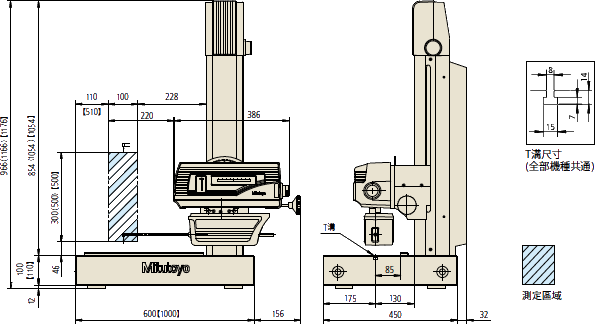

CV-4500S4、H4、W4

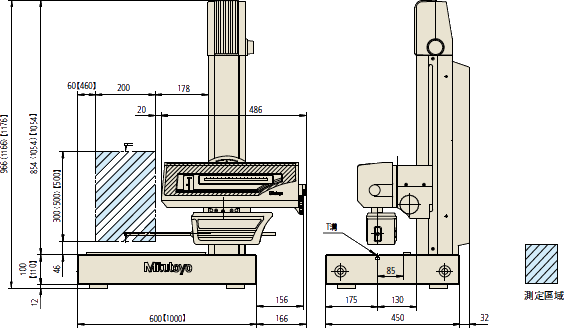

CV-4500S8、H8、W8
|
機型（驅動部）
|
本體
|
重量
|
|
CV-4500S4
|
756*482*966
|
140kg
|
| CV-4500H4 | 756*482*1166 | 150kg |
| CV-4500W4 | 756*482*1176 | 220kg |
| CV-4500S8 |
766*482*966
|
140kg
|
| CV-4500H8 | 766*482*1166 | 150kg |
| CV-4500W8 | 1166*482*1176 | 220kg |
| 控制器 | 221*344*490 |
14kg
|
|
搖桿
|
248*102*62.2
|
0.9kg |
本網頁僅做參考，如有差異，依實物為準。
