旋轉機制
|
RA-2200AS
|
RA-2200DS
|
RA-2200AH
|
RA-2200DH
|
| 載物台有效徑 |
ø235mm
|
ø200mm
|
ø235mm
|
ø200mm
|
| 中心/水平調整 |
A.A.T.
|
D.A.T.
|
A.A.T.
|
D.A.T.
|
| 中心調整範圍 |
±3mm
|
±5mm
|
±3mm
|
±5mm
|
|
垂直驅動部(Z軸)
|
RA-2200AS(211-511C) RA-2200DS(211-513C) RA-2200DS(211-514C) |
RA-2200AH(211-512C) RA-2200DH(211-515C) RA-2200DH(211-516C) |
|
直線度
|
0.10μm/100mm(λc2.5) 0.15μm/300mm(λc2.5) |
0.10μm/100mm(λc2.5) 0.25μm/300mm(λc2.5) |
|
與旋轉中心平行度
(相較母線) |
0.7μm/300mm(λc2.5) | 1.2μm/500mm(λc2.5) |
|
移動速度
|
最大50mm/s（量測時：0.5、1.0、2.0、5.0mm/s） | |
|
測針量測最大高度
（OD外徑/ID內徑） |
300mm | 500mm |
|
測針量測最大深度
|
ø12.7mm以上為26mm、 ø 32mm以上為104mm（標準測針） |
|
| 回頁首 | 產品規格 | 產品尺寸 |
特色
 |
 |
▲保有高精度的高速度定位，Z軸（立柱）：最大50mm/s，徑向：最大30mm/s。
▲高精度的X軸光學尺確保重複定位的精確度。
▲所有RA-2200機種配備高精度旋轉台，可以簡單精確的求得工件中心與水平，大幅簡化圓度、圓柱度量測的工件前置作業。
▲RA-2200AS/AH有自動求心、自動求水平功能，使用者完全不需自己動手。
▲RA-2200DS/DH對求心、求水平調整，配有導引裝置，使用者可以輕鬆快速的完成工件調整作業。
▲RA-2200AS/DS立柱高度為300mm，如果有比較高的工件，可以選用立柱高度500mm的RA-2200AH/DH。

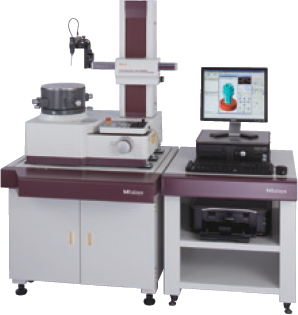

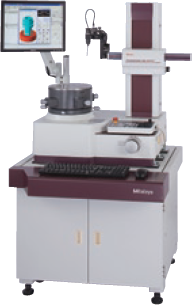

▲所有RA-2200機種可以搭配下列兩種除震台。
新款除震台已大幅降低20~40％的使用空間。
▲檢出器夾持座設計有行程112mm的滑動裝置，可以簡單完成舊款測定臂難以處理的深孔內徑單碰量測。
▲檢出器夾持座在達到工件深孔內測的量測位置後，可以進一步進行內外連續量測功能。
▲檢出器有安全設計，在垂直狀態時具備撞擊感測功能，避免Z軸方向的撞擊。
▲檢出器具備防撞設計，當檢出器位移超出設計範圍時，ROUNDPAK軟體會自動停止硬體系統。
▲A.A.T. （自動調整旋轉台）：一般圓度儀，必須如左圖，先測得兩個圓才能完成求心、求水平的調整。

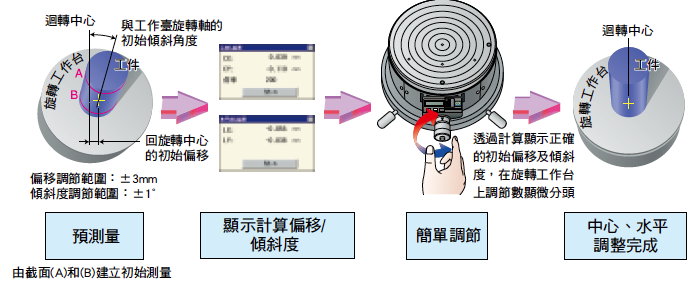

▲D.A.T. （數位調整旋轉台）：藉由導引系統，協助操作者完成旋轉台調整。
▲高精度旋轉台（徑向精度：0.02+3.5H/10000μm，軸向精度：0.02+3.5X/10000μm）可完成真圓度、圓柱度以外的平面度等量測功能。
▲不用改變檢出器方向就可以連續完成內外直徑量測。

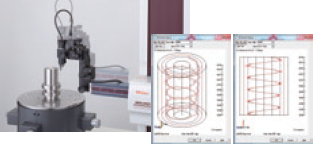

▲螺旋量測模式涵蓋載物台旋轉以及直線運動，完成圓柱度、同軸度等須取得連續資料的量測計算。

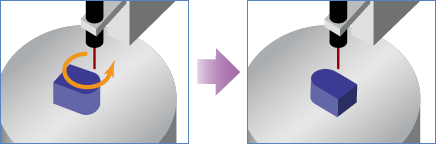

▲即使待測工件不是整個圓，也可以取部分圓作量測。
▲如果量測工件的外形變化超出量測範圍，X軸內建的光學尺會提供追蹤功能，自動應變以便持續接觸工件表面。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
一、旋轉工作台
|
徑向旋轉精度
|
0.02+3.5H/10000μm，H：測量高度(mm) JISB7451-1997
|
|
軸向旋轉精度
|
0.02+3.5X/10000μm，X：與旋轉中心的距離(mm)
|
|
旋轉速度
|
2、4、6、10rpm
|
|
水平調整範圍
|
±1°
|
|
最大荷重
|
30kg
|
|
最大量測直徑
|
ø300mm
|
|
最大荷載直徑
|
ø580mm
|
二、徑向驅動部（X軸）
|
真直度
|
0.7/150μm(λc2.5)
|
|
與旋轉中心的
水平誤差 |
1.0/150μm（相較母線）
|
|
行程
|
175mm（-25~150mm，從旋轉中心算起）
|
|
移動速度
|
最大30mm/s（量測時：0.5、1.0、2.0、5.0mm/s）
|
三、檢出器
|
量測壓力
|
10~50mN（有5段可切換）（用標準測針作OD/ID量測）
X軸：分離式線性規 |
|
測針外觀與材質
|
ø1.6mm碳化鎢測頭
|
| 量測範圍 | 標準：±400μm、±40μm、±4μm 跟蹤：±5mm |
| 其他 | in / out 兩方向單鍵轉換模式 測針角度標記±45° Z碰撞檢測功能 |
四、其他
| 電源 | 100~240 V |
| 空氣壓力 | 0.39 MPa |
|
空氣消耗量
|
30 L/min
|
| 回頁首 | 產品特色 | 產品規格 |

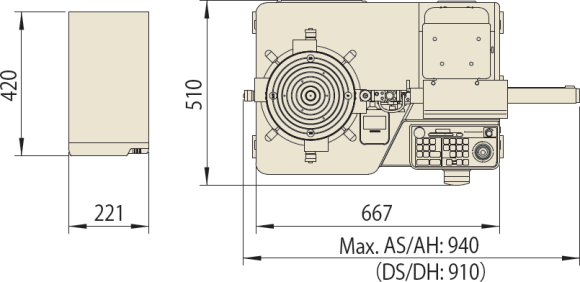

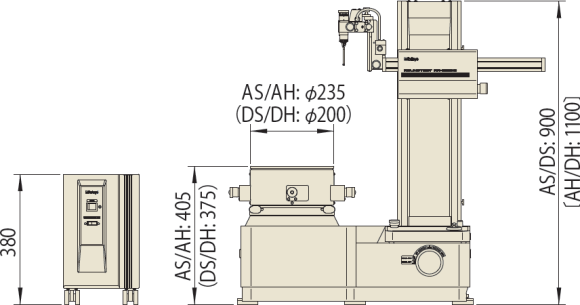

尺寸
本網頁僅做參考，如有差異，依實物為準。
點擊以下圖片，可進行目錄下載。
