精密高度規
VL-50-B/50S-B
產品編號
318系列
|
款式
|
VL-50-B | VL-50S-B | ||||
 |
 |
|||||
|
產品編號
|
318-221 | 318-222 | 318-223 | 318-226 | 318-227 | 318-228 |
|
量測力道
|
0.01N | 0.15N | 1N | 0.01N | 0.15N | 1N |
|
工作台面
|
ø 100mm |
--- | ||||
|
主體重量
|
19 kg | 6 kg | ||||
| 回頁首 | 產品規格 | 配件 |
特色
▲最不容易被量測壓力影響厚度、高度量測的最佳儀器。
▲量測壓力只有0.01N並具有超高精度的最佳儀器。
▲馬達驅動的主軸在接觸工件後，立即完成最大值、最小值、差值的量測。
▲50mm的量測範圍，0.01μm的高精度解析度，最低膨脹係數的主軸，陶瓷材質的量測台。
▲防塵，不需特別的保養維護。
 |
 |
| 主軸向下移動接近工件 | 主軸抬起連結架構、完成量測 |

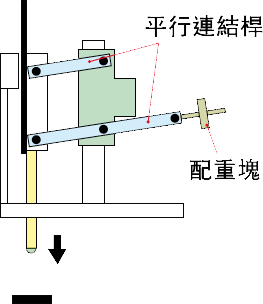

▲低量測壓力來自不平衡、平行連結的結構。
| 橡膠和塑膠 | 隱形眼鏡 | |||
| 如果工件很軟，此時可能需要將 標準測鉆更換成更大圓弧的款式。 |
這種工件需要極小的量測壓力 | |||
 |
塑膠；橡膠 鍵盤 |
 |
各式隱形眼鏡 | |
 |
 |
|||
| 膠片和紙張 | 精密零件 | |||
| 如果工件很軟，無法精確量測，可在主軸上加大量測壓力。 | 儀器可量測極精密的位移量。 | |||
 |
膠片...等蜷曲材質 各種紙張 |
 |
軸承 軸件 |
|
 |
 |
|||
| 薄件金屬片 | 光碟 | |||
| 如果量測壓力很小，工件的形變可以降到最低。 | 這類工件需要極小的量測壓力 | |||
 |
機殼；墊片；彈片 飲料罐材質 |
 |
各式隱形眼鏡 | |
 |
 |
|||
| 醫療和製藥產品 | 半導體 | |||
| 如果工件很柔軟，此時可能需要將 標準測鉆更換成更大圓弧的款式。 |
儀器可量測極精密的位移量。 | |||
 |
注射筒針 藥片；紗布；軟膏 |
 |
晶片；晶圓 導線架 |
|
 |
 |
|||
| 電子零件 | ||||
| 如果量測壓力很小，工件的形變可以降到最低。 | ||||
 |
印刷電路板 連接器；電池零件 |
|
||
 |
||||

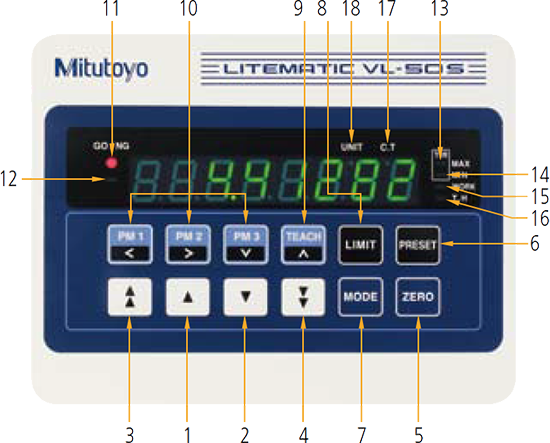

| 按鍵功能 | |
| 按鍵 | 功能 |
| 1)Up | 按下按鍵時，主軸上移。 |
| 2)Down | 按下按鍵時，主軸下移。 量測鍵。 |
| 3)Rapid Up | 只有按下此鍵時，主軸上移。 |
| 4)Rapid Down | 只有按下此鍵時，主軸下移。 |
| 5)ZERO | 在主軸任一位置設定零點，也可對各種量測做歸零設定。 此鍵也可消除錯誤。 |
| 6)PRESET | 不論主軸目前位置，可藉由按鍵設定目前顯示數值。 通常和塊規合併使用。 |
| 7)MODE | 選擇不同的量測模式，如MAX / MIN 模式。 |
| 8)LIMIT | 輸入公差判定用的上下限值。 |
| 9)TEACH | 設立位置記憶值。 |
| 10)PM1 到 PM3 | 使用單一鍵讓主軸移動到已儲存的位置。 |
| 指示器（LED） | ||
| 指示器 | 功能 | |
| 11)GO/NG | 顯示GO/NG判斷結果。 | |
| 12)Sign | 顯示負值時亮燈。 | |
| 13)MAX | 最大值模式時亮燈 | 差距模式時，兩燈同亮。 |
| 14)MIN | 最小值模式時亮燈 | |
| 15)WORK | 量測時，亮燈。 | |
| 16)T.H. | 量測完成後，量測值不動時，亮燈。 | |
| 17)C.T. | 使用補償時亮燈。（位置記憶啟動時亮燈） | |
| 18)UNIT | 長度單位是英制時，亮燈。（外界維持時亮燈） | |

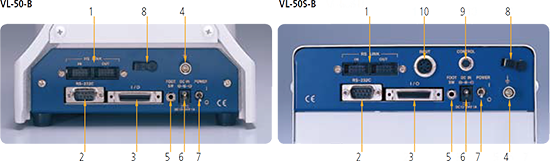

| 1)量測資料埠（OUT） | 顯示GO/NG判斷結果。 |
| RS-LINK埠（IN / OUT） | 連接各種裝置。 |
| 2)RS232C connector | 顯可連線PC...等。 |
| 3)External control connector | 外部控制的連線埠。 |
| 4)GND terminal | --- |
| 5)Foot switch | 腳踏開關（選購）。 |
| 6)DC IN | AC電源輸入口。 |
| 7)Power switch | --- |
| 8)AC dadpter cord clamp | 防止AC電源被扯掉 |
| 9)CONTROL connector | 主機連接埠 |
| 10)INPUT connector: | 主機連接埠 |
| 回頁首 | 產品特色 | 配件 |
規格
|
量測距離(mm)
|
0~50
|
|
解析度(μm)
|
0.01 / 0.1 / 1，可選擇
|
|
量測精度(20°C)
|
(0.5 + L/100)μm
|
|
重複精度(σ)
|
0.05μm
|
|
垂直度
|
5μm
|
|
保證精度的溫度
|
(20±1)ºC
|
|
顯示單位
|
14mm高的字元，8位元
|
|
量測壓力
|
0.01N
|
|
測尺型式
|
光電線性編碼器
|
|
主軸移動速度
|
量測時：2 或 4 mm/s，可選擇 |
|
快速移動：8 mm/s |
|
|
標準測砧
|
ø 3mm球形碳化物
|
|
輸入方式
|
可用腳踏開關輸入
|
|
輸出方式
|
SPC、RS - 232C由參數切換
|
|
電源
|
AC 85~264 V
|
|
耗電量
|
12 VA
|
| 回頁首 | 配件 |
配件
一.資料輸出到 IT / DP / MUX 的信號連接線 |
|
二. USB 輸出插腳的信號連接線
 |
|
詳細資料：資料輸出系統
本網頁僅做參考，如有差異，依實物為準。
