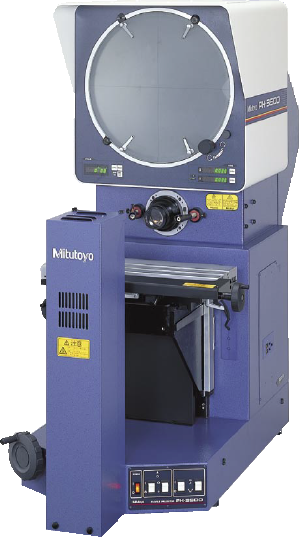

光學投影機
PH-3515F
產品編號
172-858C
|
產品編號
|
172-847
|
172-857
|
|
單位
|
mm | inch/mm |
|
解析度
|
0.001mm | 0.0005"/0.001mm |
| 回頁首 | 產品規格 | 產品尺寸 |
特色
|
►螢幕尺寸φ356mm。 ►可承受重負載的臥式光學系統。 ►解析度最高1μm。 ►電子式角度計數器。 ►X、Y計數器可以直接顯示移動距離。 ►X、Y軸光學尺可以外接二次元處理器、電腦，量測大尺寸元素，並進行角度、弧度、距離等計算。 ►透過載物台的角度旋轉，可以輕鬆量測螺紋距離。 |
 |
 |
 |

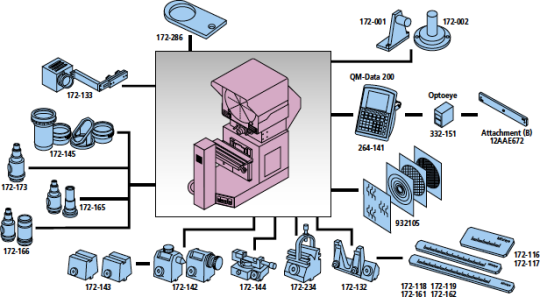

▲QM-Data200可以增加2D量測、影像處理等的功能性。
|
載物台規格
|
|
|
XY行程
|
254*152
|
|
長度測量系統
|
高精度數位光學尺
|
|
載物台尺寸
|
450*146mm
|
|
旋轉範圍
|
±10°(30°讀值)
|
|
最大荷重
|
45kg
|
|
鳩尾槽
|
2道(槽寬43mm)
|
|
對焦行程
|
50mm
|
|
||||||||||||||
|

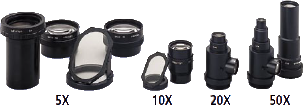

放大倍率
|
5X
|
10X
|
20X
|
50X
|
||||||||||
|
視野
|
ø71.2
|
ø35.6
|
ø17.8
|
ø7.12
|
||||||||||
|
W(表面)(mm)
|
160(64)
|
93(41)
|
40(40)
|
14.6(14.6)
|
||||||||||
|
L(mm)
|
175
|
235
|
235
|
80
|
||||||||||
|
D(mm)
|
152.4
|
152.4
|
116
|
30.4
|
||||||||||

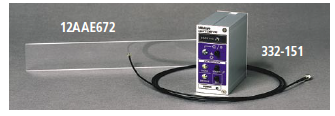

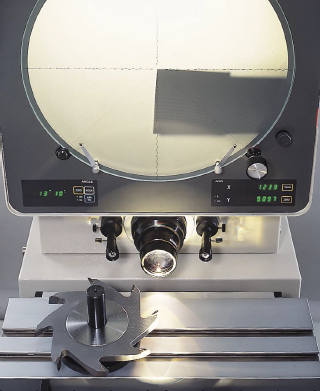

▲Optpeye自動取點系統。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
|
影像
|
逆向
|
|
投影幕圓徑
|
ø353
|
|
投影幕材質
|
良好研磨玻璃
|
|
參考線
|
十字線
|
|
LED角度顯示
|
解析度1'或0.01° |
|
鏡頭
|
10X
|
|
輪廓照明放大精度
|
小於±0.1%
|
|
表面照明放大精度
|
小於±0.15%
|
|
輪廓照明光源
|
鹵素燈泡(24V, 150W)
|
|
輪廓照明光學系統
|
遠心光學
|
|
輪廓照明功能
|
2段式強弱光\熱吸收板
|
|
表面照明光源
|
鹵素燈泡(24V, 150W)
|
|
表面照明光學系統
|
半反射鏡型成垂直照明
|
|
功能
|
可調式聚光鏡\斜反射鏡
|
|
電源
|
100/110/120/220/230/240 V AC, 50/60Hz
|
|
重量
|
155kg
|
|
標準配備
|
10倍鏡頭\電源線\鹵素燈泡
|
| 回頁首 | 產品特色 | 產品規格 |

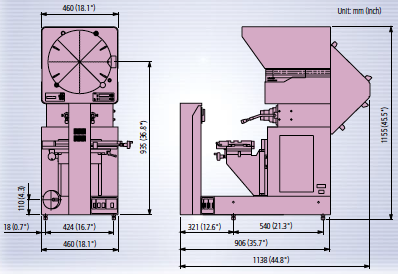

尺寸
本網頁僅做參考，如有差異，依實物為準。
