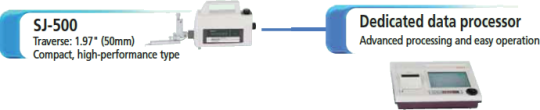

特色
▲7.5"彩色TFT LCD，圖示設計以及觸控螢幕讓操作更人性化。
▲配備有搖桿，讓小孔量測的測針定位更容易。
▲量測軌跡可以切成3段。
▲自動水平調整（選購配備）。
▲43種分析參數，並可做各種微小輪廓分析：面積、圓、角度、座標差、階差、傾斜。

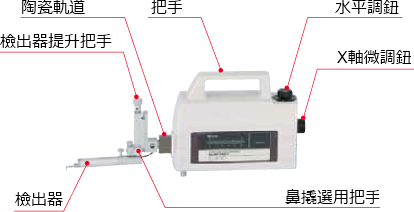

▲驅動部的陶瓷導軌不需特別保養，長時間使用後，仍能保持真直度。
▲16國語言：繁體中文、簡體中文、日文、英文、德文、法文、義大利文、西班牙文、葡萄牙文、韓文、捷克文、波蘭文、匈牙利文、瑞典文、土耳其文、荷蘭文。
▲左圖：SJ-500 / SV-2100M，只能在X軸連續測定。
▲右圖：SV-2100S4 / H4 / W4，可以整合Z軸變化。
 |
 |
| ▲Z2軸的垂直微調定位 搭配微動載物台可以 達成Y、Z軸的擺正需求。 |
▲驅動部的微調功能可以 定位量測起始點。 |
▲X軸40mm/s(1.98"/s)，Z2軸20mm/s(0.78"/s)(SV-2100M4除外）可以搖桿快速移動、手動微調，提升小孔量測的定位速度。

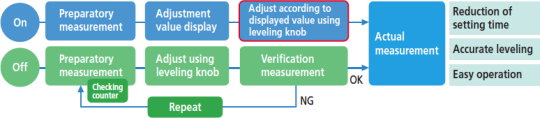

▲操作者可以啓用引導畫面以及選購的3軸調整平台或水平調整台，協助調整工件測試面的水平。
▲高精度的真直度0.2μm/50mm。
▲使用搖桿時的移動速度可高達20mm/s。
▲真直度可達0.15μm/100mm，提供高精度量測的穩定移動。
▲可藉由簡易平順的操作垂直調整把手達到測針定位。
 |
 |
| ▲一般量測 | ▲特殊面量測 |
▲遇特殊量測面時，可將檢出器扭轉90°。
 ▲標準配備的數位傾斜調整功能 的可調整角度是±1.5°。 |
 |
 |
 |
| 輸入統計資料 | 統計結果畫面 |
▲統計資料最多可計算300筆量測資料。
▲統計製成資料包含：最大值、最小值、平均值、標準偏移、直方圖、接受度。
▲左圖：點選量測設定檔。右圖：打開量測資料畫面。
▲內部記憶體最多可儲存10筆量測資料。
▲針對各項工業標準，共可評價43種參數。
▲可讀取負荷面積曲線（BAC,Bearing Area Curve）、振幅分佈曲線（ADC, Amplitude Distribution Curve）、力量頻譜圖（Power Spectrum, 波長顯示）。
▲水平調整平台、3軸調整平台等，多種選構配件可供選擇，並支援使用引導視窗。
▲細微輪廓的計算：面積、圓、角度、座標差、階差、傾斜。
 |
 |
| ▲標準粗度符號 | ▲標準圖示結果的設定 |
▲點選參數圖示顯示截取值。
▲量測結果、評價結果、BAC、ADC以及其他圖形都可以高速的列印。

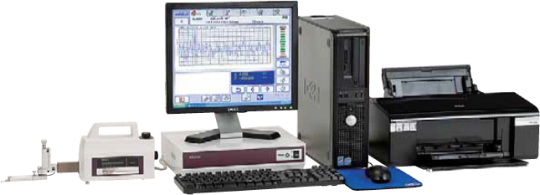

▲SJ-500P為搭配PC電腦加上軟體SURFPAK-EZ後的機種。
▲如搭配PC電腦，則需電動立柱，請參考SV-3100。
▲量測以及顯示結果的畫面。
▲校正以及SJ-500P的控制畫面。
▲簡單的輪廓分析的畫面，如階差、面積、角度、圓的計算。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
|
X軸移動範圍
|
50mm( 電、手動)
|
|
X軸量測範圍
|
50mm( 電、手動)
|
|
Z1軸(檢出器)
量測範圍 |
800μm
80μm 8μm |
|
檢出器測定方法
|
差動感應
|
|
X軸驅動部解析度
|
0.05μm
|
|
Z1檢出器解析度
|
0.01/800μm
0.001/80μm 0.0001/8μm |
|
X軸驅動部移動速度
|
0~20mm/s、手動
|
|
X軸驅動部量測速度
|
0.02~5(mm/s)
|
|
移動滑軌真直度
|
0.2/50(μm/mm)
|
|
測針移動方式
|
弧狀移動
|
|
測針點
|
向下
|
|
粗度規格
|
JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA
|
|
檢出器測針尖端
|
0.75mN：60°、半徑2μm；4mN：:90°、半徑5μm
|
|
檢出器測定壓力
|
0.75mN；4mN
|
|
處理器表示參數
|
Ra、Rc、Ry、Rz、Rq、Rt、Rmax、Rp、Rv、R3z、Sm、S、Pc、mr(c)、σc、mr、tp、Htp、Lo、lr、Ppi、HSC、△a、△q、Ku、Sk、Rpk、Rvk、Rk、Mr1、Mr2、A1、A2、Vo、λa、λq、R、AR、Rx、W、AW、Wx、Wte(43種)、自設
|
|
PC表示參數
|
Pa、Pq、Psk、Pku、Pp、Pv、Pz、Pt、Pc、PSm、P△q、Pmr(c)、Pmr、Pσc、Ra、Rq、Rsk、Rku、Rp、Rv、Rz、Rt、Rc、Rsm、R△q、Rmr(c)、Rmr、Rσc、Wa、Wq、Wsk、Wku、Wp、Wv、Wz、Wt、Wc、Wsm、W△q、Wmr(c)、Wmr、Wσc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、Rx、AR、R、Wx、AW、Wte、Ry、RyDIN、RzDIN、R3z、R3t、S、HSC、Lo、lr、△a、λa、λq、Vo、Htp、NR、NCRX、CPM、SR、SAR、NW、SW、SAW
|
|
處理器評估剖面
|
P(原始曲線)、R(粗度曲線)、WC、封包殘餘曲線、
粗度motif、波紋motif |
|
PC評估剖面
|
P(原始曲線)、R(粗度曲線)、WC、WCA、WE、WEA、DIN4776剖面、E(封包殘餘曲線)、粗度motif、波紋motif
|
|
處理器分析圖形
|
負荷面積曲線(BAC)、振福分佈曲線(ADC)、能量波譜圖、自動相關圖
|
|
PC分析圖形
|
負荷面積曲線(BAC)、振福分佈曲線(ADC)、能量波譜圖、自動相關圖、Walsh能量波譜圖、Walsh自動相關圖、
傾斜角度分佈圖、區域峰值分佈圖、參數分佈圖 |
|
處理器曲線
表面補正 |
拋物線補正、雙曲螺線補正、橢圓補正、圓補正、
圓錐補正、傾斜補正 |
|
PC曲線表面補正
|
拋物線補正、雙曲螺線補正、橢圓補正、圓補正、
圓錐補正、傾斜補正、多項式曲線補正 |
|
處理器輪廓分析
|
面積、圓、角度、座標差、階差、傾斜
|
|
PC輪廓分析
|
面積、圓、角度、座標差、階差、傾斜
|
|
處理器數位濾波器
|
2CR-75%、2CRPC-75%、高斯濾波器、
robust spline濾波器 |
|
PC數位濾波器
|
2CR-75%、2CR-50%、2CRPC-75%、2CRPC-50%、高斯濾波器、robust spline濾波器
|
| 回頁首 | 產品特色 | 產品規格 |
尺寸
SJ-500
