硬度計
HR-320/430洛式硬度計
產品編號
963 series

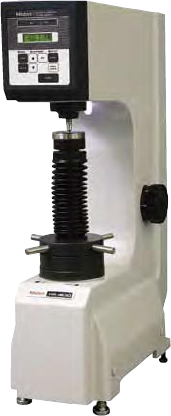

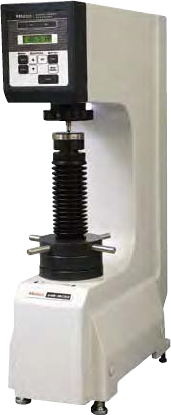

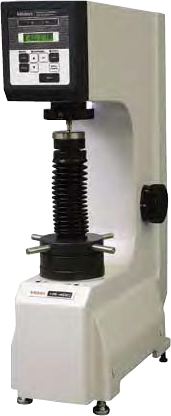

| HR-320MS | HR-430MR | HR-430MS |
 |
 |
 |
|
產品編號：963-231C |
產品編號：963-240C 一般洛式 |
產品編號：963-241C 一般洛式、表面洛式 |
|
▲手動切換荷重。
▲馬達驅動荷重的連續負載動作。 |
▲達到預載壓力時，自動限制載物台上升。
▲預載壓力達到時，自動啟動硬度測試程序。 ▲馬達驅動荷重的連續負載動作。 |
|
| 回頁首 | 產品規格 |
特色
▲新的設計架構，讓工件放置可以取得最大的空間。
▲只須一般的平面工作桌，就可以擺放此款硬度計。
| 回頁首 | 產品特色 |
規格
|
產品編號
|
963-231C | 963-240C | 963-241C |
|
款式
|
HR-320MS | HR-430MR | HR-430MS |
|
測試方式
|
一般洛式、表面洛式 | 一般洛式 | 一般洛式、表面洛式 |
|
工業標準
|
JIS B 7726、ISO 6508-2(ASTM E18) | ||
|
顯示方式
|
數位 | ||
|
最小讀取單位
|
0.1HR單位 | ||
|
預壓力
|
3kgf、10kgf | 10kgf | 3kgf、10kgf |
|
荷重(kgf)
|
15、30、45 60、100、150 |
60、100、150 | 15、30、45 60、100、150 |
|
預壓重量負載
|
指示器引導 | 自動限制載物台上升 | |
|
預載重量設定
|
面板設定 | 無 | 面板設定 |
|
荷重設定
|
砝碼切換 | 面板設定 | |
|
荷重方式
|
按鍵啟動後馬達控制 | 預壓完成後自動轉由馬達控制 | |
|
負載時間設定
|
3~5.5秒或手動 | 3~60秒或手動 | |
|
工件最大高度
|
180mm(裝上防塵套時：100mm) | ||
|
工件最大深度
|
165mm(頂針軸後到本體) | ||
|
功能
|
合格與否的判定 可設定偏移植 硬度單位轉換 結果輸出 |
||
|
電源
|
AC 100~240V, 1.2A | ||
|
尺寸
|
235mm*516mm*780mm(寬*深*高) | ||
|
重量
|
約47kg | 約50kg |
|
標準配件
| 項目 | 敘述 |
|
鑽石頂針
|
|
|
鋼珠頂針
|
ø1/16" |
|
鋼珠(備品)
|
ø1/16" |
|
平面測鉆(810-039)
|
ø64mm |
|
大V測鉆
|
ø40mm, 120°V槽ø30mm |
|
硬度測試塊(19BAA123)
|
30~35HRC |
|
硬度測試塊(19BAA125)
|
60~65HRC |
|
硬度測試塊(19BAA126)
|
90~95HRB |
|
硬度測試塊(19BAA128)
|
65HR30N(兩用型才有) |
|
硬度測試塊(19BAA129)
|
70HR30T(兩用型才有) |
|
AC變壓器
|
|
|
使用手冊
|
|
|
防塵蓋
|
|
|
配件箱
|
|
|
水準器
|
|
洛氏硬度條件表(預載重量：10kgf)
| 硬度單位 | 頂針型式 | 負載荷重 | 硬度範圍 | 工業標準 |
|
HRA
|
圓錐形鑽石
|
60kgf
|
20~95
|
ISO 6508-1 JIS Z 2245 |
|
HRD
|
100kgf
|
40~77
|
||
|
HRC
|
150kgf
|
10~70
|
||
|
HRF
|
1/16"鋼珠
|
60kgf
|
60~100
|
|
|
HRB
|
100kgf
|
20~100
|
||
|
HRG
|
150kgf
|
30~94
|
||
|
HRH
|
1/8"鋼珠
|
60kgf
|
80~100
|
|
|
HRE
|
100kgf
|
70~100
|
||
|
HRK
|
150kgf
|
40~100
|
||
|
HRL
|
1/4"鋼珠
|
60kgf
|
|
|
|
HRM
|
100kgf
|
|
|
|
|
HRP
|
150kgf
|
|
|
|
|
HRR
|
1/2"鋼珠
|
60kgf
|
|
|
|
HRS
|
100kgf
|
|
|
|
|
HRV
|
150kgf
|
|
|
表面洛氏硬度條件表(預載重量：3kgf)
| 硬度單位 | 頂針型式 | 負載荷重 | 硬度範圍 | 工業標準 |
|
15N
|
圓錐形鑽石
|
15kgf
|
70~94
|
ISO 6508-1 JIS Z 2245 |
|
30N
|
30kgf
|
42~86
|
||
|
45N
|
45kgf
|
20~77
|
||
|
15T
|
1/16"鋼珠
|
15kgf
|
67~93
|
|
|
30T
|
30kgf
|
29~82
|
||
|
45T
|
45kgf
|
10~72
|
||
|
15W
|
1/8"鋼珠
|
15kgf
|
|
|
|
30W
|
30kgf
|
|
||
|
45W
|
45kgf
|
|||
|
15X
|
1/4"鋼珠
|
15kgf
|
|
|
|
30X
|
30kgf
|
|
|
|
|
45X
|
45kgf
|
|
|
|
|
15Y
|
1/2"鋼珠
|
15kgf
|
|
|
|
30Y
|
30kgf
|
|
|
|
|
45Y
|
45kgf
|
|
|
本網頁僅做參考，如有差異，依實物為準。
