硬度計
HR-500洛式硬度計
產品編號
810 series
| HR-511 | HR-521、HR-522 | HR-523 |
 |
 |
 |
| 產品編號：810-208 | 產品編號：810-202、810-203 | 產品編號：810-204 |
| 回頁首 | 產品規格 | 產品尺寸 |
特色
▲多種測試壓力的選擇，可以測試洛式（Rockwell）、表面洛氏（Superfical Rockwell）、勃式（Brinell）硬度。
▲當安裝環境狹小時，可以選構配件，將控制器安裝在主機頂端。
▲海豚鼻式的頂針臂可以輕易的量測內孔（最小ø40mm甚至ø20mm）以及小表面工件的硬度。
▲HR-511的計算控制器搭配LED顯示。
▲控制器可以藉由選擇不同壓力的硬度單位改變量測壓力。
▲可以進行1024筆的統計製程管理資料。
▲可做公差判定。
▲HR-521/HR-522/HR-523的控制器有LCD背光的圖形顯示。
▲控制器可以藉由選擇不同壓力的硬度單位改變量測壓力。
▲可選擇英文、德文、法文、西班牙文、日文等五種語言。
▲可對圓柱面及球面作量測補正。
▲HV、HK、HR（一般洛式A、B、C、D、F、G/表面洛式15T、30T、45T、15N、30N、45N）、拉伸強度等單位可做切換。
▲可以進行1024筆的統計製程管理資料。
▲可做公差判定。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
|
產品編號
|
810-208 | 810-202 | 810-203、810-204 |
|
款式
|
HR-511 | HR-521 | HR-522、HR-523 |
|
測試方式
|
一般洛式、表面洛式 | ||
|
洛式測試壓力
|
15、30、45、60、100、150(kgf) | ||
|
勃式測試壓力
鋼珠外徑/kgf |
ø2.5/187.5
|
ø1：10、30
ø2.5：6.25、15.625、31.25、62.5、187.5 ø5：25、62.5、125 ø10：100 |
|
|
荷重方式
|
由電磁力發生，自動控制(負荷、保持、除荷) | ||
|
載物台升降
|
手動，達到預壓會自動停住(HR-523電動，可切換手動) | ||
|
操作部
|
薄膜式按鍵 | 觸控螢幕 | |
|
測試壓力切換
|
控制器設定作切換 | ||
|
負載時間設定
|
0~120秒，最小單位：秒 | ||
|
試料容許尺寸
|
高度：250mm，深度：150mm | ||
|
可測管內徑
|
最小管徑：35mm(特殊頂針：22mm) | ||
|
可顯示內容
|
測定值、測試條件、公差判定
|
測定值、測試條件、公差判定、統計結果、
X bar-R管制圖、硬度換算值 |
|
|
功能
|
-- |
一般洛式：HV、HK、HR(A、B、C、D、F、G
表面洛式：15T、30T、45T、15N、30N、45N) 拉伸強度 |
|
| 零點補正 |
圓柱補正、球面補正、零點補正、多點補正
|
||
| -- |
X bar-R管制圖型產生
|
||
|
洛式硬度、表面洛式硬度、
勃式硬度(需選購量測顯微鏡以及指定頂針) 公差判定 同樣厚度工件的連續量測 統計計算(最大值、最小值、平均值、標準偏移、上下限值設定、OK計數、範圍、NG計數)(HR-511需外接輸出) |
|||
|
語言
|
6國語言：日語、英文、德語、法文、義大利文、西班牙文 (HR-511除外) |
||
|
輸出
|
RS-232C埠 / SPC埠 | ||
|
電源
|
AC 120V, 40VA | ||
|
尺寸(寬*深*高)
|
250mm*670mm*605mm | ||
|
重量
|
約60kg |
||
標準配件
| 項目 | 敘述 |
|
鑽石頂針(19BAA073)
|
表面洛式 |
|
鋼珠頂針(19BAA074)
|
ø1/16" |
|
鋼珠(10 pcs)
|
ø1/16" |
|
平面測鉆(810-039)
|
ø64mm |
|
硬度測試塊(19BAA123)
|
30~35HRC |
|
硬度測試塊(19BAA125)
|
60~65HRC |
|
硬度測試塊(19BAA126)
|
90~95HRB |
|
硬度測試塊(19BAA128)
|
64~69HR30N |
|
硬度測試塊(19BAA129)
|
70~79HR30T |
|
AC變壓器
|
|
|
使用手冊
|
|
洛氏硬度條件表(預載重量：10kgf)
| 硬度單位 | 頂針型式 | 負載荷重 | 硬度範圍 |
|
HRA
|
圓錐形鑽石
|
60kgf
|
20~95
|
|
HRD
|
100kgf
|
40~77
|
|
|
HRC
|
150kgf
|
10~70
|
|
|
HRF
|
1/16"鋼珠
|
60kgf
|
60~100
|
|
HRB
|
100kgf
|
20~100
|
|
|
HRG
|
150kgf
|
30~94
|
|
|
HRH
|
1/8"鋼珠
|
60kgf
|
80~100
|
|
HRE
|
100kgf
|
70~100
|
|
|
HRK
|
150kgf
|
40~100
|
|
|
HRL
|
1/4"鋼珠
|
60kgf
|
|
|
HRM
|
100kgf
|
|
|
|
HRP
|
150kgf
|
|
|
|
HRR
|
1/2"鋼珠
|
60kgf
|
|
|
HRS
|
100kgf
|
|
|
|
HRV
|
150kgf
|
|
表面洛氏硬度條件表(預載重量：3kgf)
| 硬度單位 | 頂針型式 | 負載荷重 | 硬度範圍 |
|
15N
|
圓錐形鑽石
|
15kgf
|
70~94
|
|
30N
|
30kgf
|
42~86
|
|
|
45N
|
45kgf
|
20~77
|
|
|
15T
|
1/16"鋼珠
|
15kgf
|
67~93
|
|
30T
|
30kgf
|
29~82
|
|
|
45T
|
45kgf
|
10~72
|
|
|
15W
|
1/8"鋼珠
|
15kgf
|
|
|
30W
|
30kgf
|
|
|
|
45W
|
45kgf
|
||
|
15X
|
1/4"鋼珠
|
15kgf
|
|
|
30X
|
30kgf
|
|
|
|
45X
|
45kgf
|
|
|
|
15Y
|
1/2"鋼珠
|
15kgf
|
|
|
30Y
|
30kgf
|
|
|
|
45Y
|
45kgf
|
|
| 回頁首 | 產品特色 | 產品規格 |

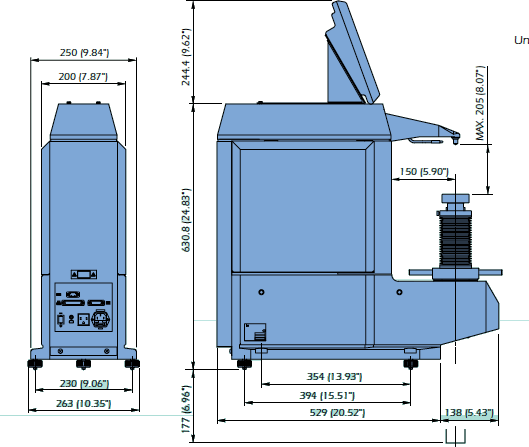

尺寸
本網頁僅做參考，如有差異，依實物為準。
點擊以下圖片，可進行目錄下載。
