硬度計
HM-200微小維克式硬度計
產品編號
810-400C / 810-403C
| 回頁首 | 產品規格 |

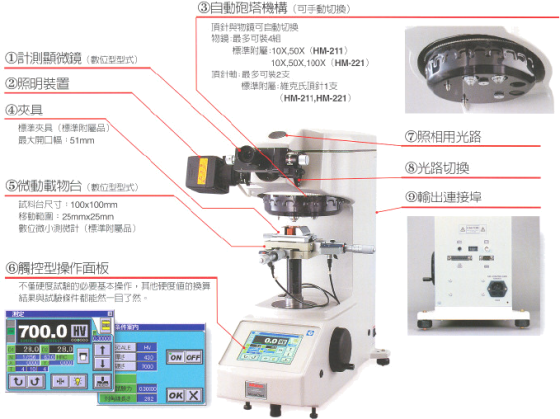

特色
▲試驗力由限制（固定）形式轉為開放（多段）型式固定。
▲電磁（測定力馬達）方式的負荷機構設計，可自行任意設定與選擇試驗條件，試驗力範圍大幅增加為0.05gf~2kgf。。
▲負荷時間與保持時間能自由設定，可針對材質與試料形狀提供最適合試驗力，不需顧慮呀壓痕太大或太小的問題發生。
▲可測試陶瓷材料的破換韌性（IF法：JIS R 1607-1995）。
▲採用長作動距離物鏡，拉長物鏡與試料面對焦距離，視野不僅更清晰，也避免物鏡在對焦過程碰撞試料，縮短物鏡壽命（50X物鏡由以前的0.4mm改善為1.1mm）。
▲內藏可調光圈的照明裝置，可將物鏡的倍率調到最合適的對比，讓試料表面的壓痕變得更明顯，降低壓痕尺寸測定重覆性的誤差。
▲試驗機在不操作的時後，搭載的省電機能會自動將操作面板與照明裝置熄燈，以節省能源。
| 回頁首 | 產品特色 |
規格
|
產品編號
|
810-352 | 810-353 | |||||||||||||
|
款式
|
HM-211 | HM-221 | |||||||||||||
|
測試方式
|
micro vickers(微小維克式) | ||||||||||||||
|
固定試驗力
(gf) |
10 | 20 | 30 | 50 | 100 | 0.05 | 0.1 | 0.2 | 0.3 | 0.5 | 1 | 2 | 3 | 5 | 10 |
| 200 | 300 | 500 | 20 | 30 | 50 | 100 | 200 | 300 | 500 | 1000 | 2000 | ||||
|
任意試驗力
(gf) |
100gf以下， 設定單位為1gf; 100gf以上， 設定單位為10gf; |
0.1gf以下，設定單位為0.05gf; 0.1~1gf以下，設定單位為0.1gf; 1~100gf以下，設定單位為1gf; 100gf以上，設定單位為10g |
|||||||||||||
|
荷重方式
|
由電磁力發生，自動控制(負荷、保持、除荷) | ||||||||||||||
|
試驗力保持時間
|
0~999秒，設定單位為1秒 | ||||||||||||||
|
試料尺寸
|
高度：133mm，頂針軸後：110mm | ||||||||||||||
|
光學機能
|
無限遠補正光學系統、鹵素燈泡光源、可調光圈、固定視野光圈、計測顯微鏡 / 顯示用光路切換方式 | ||||||||||||||
|
物鏡
|
計測用：10X、50X、100X(僅HM-221有)，最多可裝四組 | ||||||||||||||
|
最大計測長
|
10X：700μm、50X：140μm、100X：70μm | ||||||||||||||
|
砲塔切換
|
馬達驅動(可手動) | ||||||||||||||
|
微動載物台
|
微小測微計/試料台寸法100*100mm， 移動範圍25(X)*25(Y)，最小表示量：1μm |
||||||||||||||
|
資料表示功能
|
LCD彩色液晶觸控面板顯示
壓痕對角線長：最大五行，最小0.01μm(物鏡50X以上的場合) 硬度值：最大4行，最小0.1單位 負荷、保持、除荷等時間 合格判定 硬度換算 HV 、HK頂針 微動台位置 |
||||||||||||||
|
補正功能
|
圓筒補正、球面補正、零點補正 | ||||||||||||||
|
硬度換算功能
|
可選擇SAE、ASTM、BS i860、DIN、三豐 | ||||||||||||||
|
測定條件試算
|
假設壓入深度(試料的厚度)或者是由假設硬度來計算所需的試驗力 |
||||||||||||||
|
統計演算功能
|
資料數、最大值、最小值、平均值、範圍、上公差、下公差、合格數、+NG數、-NG數 | ||||||||||||||
|
輸出
|
數位訊號埠：1CH，單一信號埠：1CH，RS232C：1CH | ||||||||||||||
|
外觀尺寸(mm)
|
400(W)*625(D)*600(H) | ||||||||||||||
|
重量
|
約43kg | ||||||||||||||
|
電源
|
AC 100~120V，50/60Hz，90VA |
||||||||||||||
標準配件
| 項目 | 敘述 |
|
計測顯微鏡(19BAA407)
|
數位型，接眼物鏡10X |
|
物鏡(810-817)
|
計測用10X，W.D.：5.6mm(附環座) |
|
物鏡(19BAA439)
|
計測用50X，W.D.：1.1mm(附環座) |
|
物鏡(19BAA440)
|
計測用50X，W.D.：1.1mm(附環座)(221標準) |
|
鑽石頂針(19BAA058)
|
維克式(附保護蓋)(211標準) |
|
鑽石頂針(19BAA059)
|
維克式(附保護蓋)(低試驗力用，211標準) |
|
延長軸(11BAA578)
|
上下軸用38mm，附螺絲2支 |
|
延長軸(02DEA204)
|
上下軸用76mm，附螺絲2支 |
|
數位型微動台(810-074) |
100*100mm，移動範圍25(X)*25(Y) |
|
試料台墊塊(19BAA133)
|
合成樹酯11(X)*13(H)*42(D)mm |
|
標準夾具(810-016)
|
開口幅：51mm |
|
夾具固定螺絲
|
M5*8mm |
|
光學濾光片(938905)
|
綠色 |
|
塑膠防塵蓋(11BAA961)
|
接眼物鏡用 |
|
連結器(19BAA522)
|
|
|
水平調整螺絲
|
|
|
電源線組-PSE(02ZAA000)
|
AC 125V / 7A / 1.8mm |
|
塑膠防塵蓋(02DEA471)
|
|
|
硬度試驗片
|
700HMV0.3，直徑25mm，厚度6mm |
|
一字/十字螺絲起子
|
No. 1300，十字2*100 |
|
精密一字螺絲起子
|
No. 205，一字1.2 |
|
六角螺絲起子
|
對邊1.5mm |
|
六角螺絲起子
|
對邊2.5mm |
|
六角扳手
|
對邊2.5mm |
|
六角扳手
|
對邊3.0mm |
|
六角扳手
|
對邊4.0mm |
|
搬運用把手(510434)
|
直徑20*100 |
|
孔蓋(512926)
|
No.2搬運用把手的孔蓋 |
|
酸化銀電池(938882)
|
SR 44，1.5V，06-06 |
|
附屬品收納箱
|
|
|
使用說明書(99MBG068)
|
|
|
硬度試驗片成績書
|
|
|
試驗成績書
|
|
|
鹵素燈泡光源組
|
|
|
鹵素燈泡(19BAA207)
|
12V，50W，NA57901 |
|
保險絲(11BAB207)
|
AC250V，2A |
本網頁僅做參考，如有差異，依實物為準。
