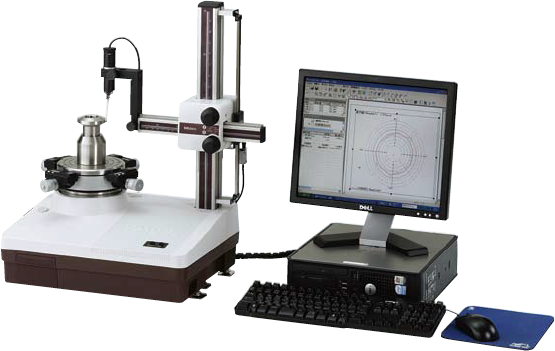

各機種之旋轉工作台中心/ 水平調整微分頭樣式
|
產品編號
|
RA-120P |
|
機械式
|
211-625 |
|
數位式(公制)
|
211-626 |
|
數位式(公英制)
|
211-627 |
適用軟體：ROUNDPAK
| 回頁首 | 產品規格 | 產品尺寸 |
特色
▲可在X軸、Z軸上做微調動作。
▲透過簡單的操作可獲得多重分析結果。
▲D.A.T. 功能。
▲Z軸配有數位電子尺。
▲連續的外徑、內徑量測功能。
▲高精度空氣軸承。
▲大範圍檢測器。

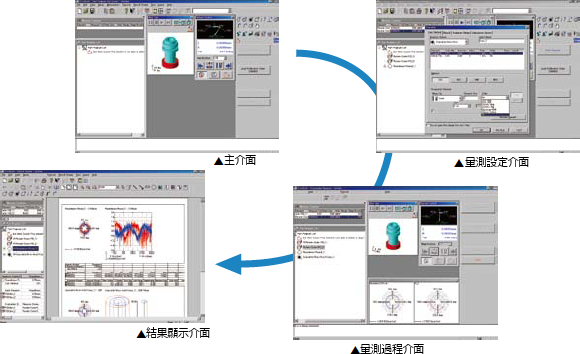

▲透過滑鼠、按鍵以及相對應icon圖鈕的選擇來控制儀器，Roundtest的介面具備很好的使用性，透過容易理解的操作，快速地進行諸多功能，如重現及圖表讀取...等。
▲可設定測針的位置和量測條件。

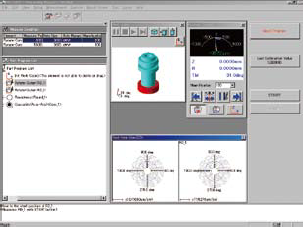

▲量測過程中，即時顯示量測圖像。
▲可改變濾波方式，顯示倍率等。
▲除了圖型外，還可顯示趨勢曲線。
▲功能完整，包含局部放大、輔助線設定、顏色改變、兩點間差值的置換/ 角度量測...等。
▲可設定凹槽處理和圖表讀取功能的配置，因此也可以應用在研究領域。
▲重新計算的功能可以隨時執行篩選和評估方法。
▲多項計算結果可以多種表格的形式在單頁上排版。
▲據列印範本，可支援彩色列印（印表機選配）。
▲D.A.T. 數位調整旋轉台，藉由導引系統，協助操作者快速、精準完成旋轉台調整中心、水平的量測準備動作。
▲D.A.T. 數位功能適用於凹槽工件。
 |
 |
| 連續內外圓測量功能 （內圓表面） |
連續內外圓測量功能 （外圓表面） |
▲當需要反覆量測外圓表面和內圓表面，如量測同軸度、壁厚偏差時，這項功能就讓工作變得很簡單了，內表面透過檢測器進行量測和計算，在無變換檢出器方向的情況下，繼續進行外表面同一位置的量測動作，可以量測50mm深的內圓表面。
▲當高度方向的量測位置需要被輸入時，如同軸度量測，標準配備的ABS電子尺可提供有效地重覆量測和定位。
▲RA-100系列用的新型檢出器。
▲傳統槓桿表型測頭。
▲檢出器的量測範圍是傳統槓桿表型測頭的4倍，是目前為止量測範圍最廣的。
▲調中心、調水平操作中，或在量測差異較大時，大行程的檢出器可以提供充分的檢測範圍。
▲再按一次按鍵即可進行內、外表面量測的方向切換。
|
分析
類型 |
量測模式 | 評估圖表 | RA-120 | RA-120P | |
|
真
圓 度 |
 |
 |
有 | 有 | |
|
平
面 度 |
 |
 |
有 | 有 | |
|
垂
直 度 |
軸 向 基 準 |
 |
 |
有 | 有 |
| 平 面 基 準 |
 |
 |
有 | 有 | |
|
同
心 度 |
 |
 |
有 | 有 | |
| 同 軸 度 |
要 素 |
 |
 |
有 | 有 |
| 軸 |  |
 |
無 | 有 | |
| 平 行 度 |
 |
 |
有 | 有 | |
| 壁 厚 偏 差 |
徑 向 |
 |
 |
有 | 有 |
| 軸 向 |
 |
 |
有 | 有 | |
| 偏 轉 度 |
徑 向 |
 |
 |
有 | 有 |
| 軸 向 |
 |
 |
有 | 有 | |
| 能 量 頻 譜 |
 |
 |
無 | 有 |
|
| 回頁首 | 產品特色 | 產品尺寸 |
規格
一、旋轉工作台
|
徑向旋轉精度
|
0.04+6H/10000μm，H：測量高度(mm) JISB7451-1997
|
|
軸向旋轉精度
|
0.04+6X/10000μm，X：與旋轉中心的距離(mm)
|
|
旋轉速度
|
6rpm
|
|
轉台有效直徑
|
150mm
|
| 中心調整範圍 | ±3mm |
|
水平調整範圍
|
±1°
|
|
最大荷重
|
25kg
|
|
最大量測直徑
|
ø280mm(ø380mm反向量測位置)
|
|
最大荷載直徑
|
ø440mm
|
二、立柱（Z軸）
|
垂直行程
|
280mm(從轉台頂部) |
|
最大檢測高度
|
280mm從轉台頂部(480mm反向量測位置)
|
|
最大檢測深度
|
100mm(最小內30mm）
|
三、水平軸（X軸）
|
水平行程
|
0.7/150μm(λc2.5)165mm(包括旋轉台中心的25mm凸起) |
四、檢出器
|
量測方向
|
雙向(內/外轉換)
|
|
標準測針
|
ø1.6mm硬質合金球(12AAB681)
|
| 量測範圍 | ±1000μm |
| 測定力 | 70~100mN(±30%) |
五、電裝部
|
RA-120
|
RA-120P
|
|
|
量測範圍(μm)
|
±1000、±500、±200、±100、±50、±20、±10、±5(8級)
|
|
|
倍率
|
5~200,000倍
|
1~500,000倍 |
| 濾波類型 | 相位校正:高斯濾波、2CRPC75、2CRPC50 非相位校正: 2CR75、2CR50 |
|
| 截止值(upr) | 15、50、150、500、 15~150、15-500、50-500 |
15、50、150、500、手動 15~150、15-500、50-500、手動 |
| 量測截面數 | 最多5截面 | 最多100截面 |
| 分析項目 | 圓度、同軸度、同心度、平面度、圓跳動(徑向/軸向)、垂直度(以軸向/截面為基準)、厚度偏差、平行度 | |
| 評價方法 | LSC、MZC、MIC、MCC | |
| 調中心、調水平 | DAT功能(圓/多點可切換) | |
| 功能 | 凹槽量測、重新計算、Limacon錯誤校正、連續內徑和外徑量測 | 凹槽量測、重新計算、Limacon錯誤校正、凸出點分析(齒輪)、諧波分析連續內徑和外徑量測 |
| 印表機 | 熱感式印表機 | Windows系統兼容印表機 |
| USB數據輸出 | 計算結果、量測數據 | |
| RS-232C數據輸出 | 計算結果、量測數據 | |
| SPC數據輸出 | 計算結果 | |
五、其他
| 電源 | 100~240 V |
| 電力消耗 | RA-120:40W、RA-120P:30W(不含電腦) |
| 空氣壓力 | 0.39MPa |
|
空氣消耗量
|
30L/min
|
| 重量 | 主機:32kg、空氣過濾器:2kg |
| 回頁首 | 產品特色 | 產品規格 |
尺寸
▲機台外部尺寸。
▲旋轉工作台上視圖。
▲安裝空間圖。
本網頁僅做參考，如有差異，依實物為準。
