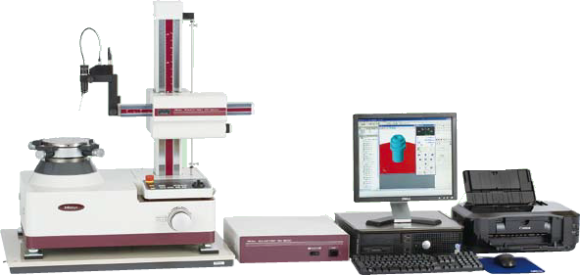

特色
▲簡潔的形式，可量測各式工件，實現廣範圍量測：最大測針直徑：280mm、Z軸（立柱）行程：300mm、最大承重量：35，徑向：最大30mm/s。
▲量測結果顯示在同一圖形視窗。
▲採用簡化的量測模式，更容易操作。
▲可模擬運行工件程式。
▲結構緊實並擁有頂級精度，
迴轉精度（徑向）：（0.02+6H/10000）μm、
迴轉精度（軸向）：（0.02+6X/10000）μm、
精度保證：Z軸（直線度、平行度）、X軸（直線度、垂直度）。
▲測頭具有感應裝置，避免於Z軸碰撞損壞。
▲高精度的電動立柱可以評估圓筒度、直線度。
▲配備D.A.T.（Digimatic Adjustment Table）裝置以提高量測效率。
▲標準配備含搖桿，操作更便捷。

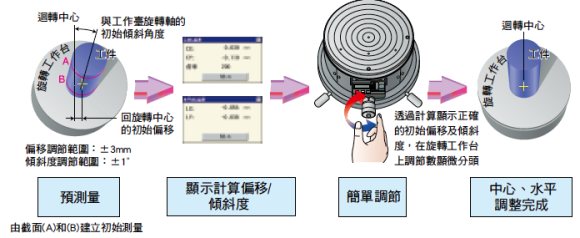

▲使用數位測微頭對工件進行中心、水平調整功能說明。
▲已於日本、美國註冊專利，德國專利註冊中。

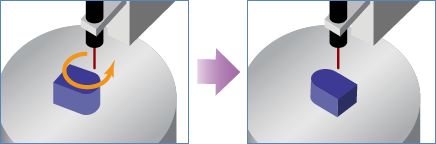

▲有缺口的工件，也能精確量測。透過D.A.T.進行調心與水平調整的動作，可納入量測步驟中。
▲D.A.T.功能可以防止執行中心調整和水平調整時的人為誤差，有助於程式執行，並將量測操作標準化。
▲不用改變檢出器方向就可以連續完成內外直徑量測。
▲檢出器夾持座設計有行程112mm的滑動裝置，可以簡單完成舊款測定臂難以處理的深孔內徑單碰量測。
▲檢出器夾持座在達到工件深孔內測的量測位置後，可以進一步進行內外連續量測功能。
▲螺旋量測模式合併載物台旋轉以及直線運動，可以完成圓柱度、同軸度等須取得連續資料的量測計算。
▲檢出器有安全設計，在垂直狀態時具備撞擊感測功能，避免Z軸方向的撞擊。
▲檢出器具備防撞設計，當檢出器位移超出設計範圍時，ROUNDPAK軟體會自動停止硬體系統。
▲即使待測工件不是整個圓，也可以取部分圓作量測。
▲透過X軸內建的光學尺可以一面追蹤被測工件，一面進行量測。 如果量測工件的外形變化超出量測範圍，X軸有自動追蹤功能，使測頭持續接觸工件表面。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
一、旋轉工作台
|
徑向旋轉精度
|
0.02+6H/10000μm，H：轉台上方檢測高度(mm) JIS B7451-1997
|
|
軸向旋轉精度
|
0.02+6X/10000μm，X：與旋轉中心的距離(mm)
|
|
旋轉速度
|
4、6、10rpm
|
| 工作臺有效直徑 | ø150mm |
| 中心 / 水平調整方式 | D.A.T. |
| 中心調整範圍 | ±3mm |
|
水平調整範圍
|
±1°
|
|
最大荷重
|
25kg
|
|
最大量測直徑
|
ø280mm
|
|
最大荷載直徑
|
ø560mm
|
二、垂直驅動部(Z軸立柱)
| 窄範圍驅動直線度 | 0.02μm / 100mm |
| 寬範圍驅動直線度 | 0.03μm / 300mm |
|
轉台軸平行度
|
1.5μm / 300mm
|
|
移動速度
|
最大15mm/s（量測時：0.5、1.0、2.0、5.0mm/s）
|
| 最大檢測高度(ID / OD) | 300mm |
| ø32以上的檢測深度 | 最大91mm/s（使用標準測針） |
|
ø7以上的檢測深度
|
最大50mm/s（使用標準測針）
|
三、徑向驅動部（X軸臂）
|
驅動直線度
|
2.7μm / 140mm
|
| 轉台軸垂直度 |
1.6μm / 140mm
|
|
移動量
|
165mm（-25~140mm，從旋轉中心算起）
|
|
移動速度
|
最大8mm/s（量測時：0.5、1.0、2.0、5.0mm/s）
|
三、檢出器
|
量測壓力
|
10~50mN（有5段可切換）（用標準測針作OD/ID量測）
X軸：分離式線性規 |
|
測針外觀與材質
|
ø1.6mm碳化鎢測頭
|
| 量測範圍 | 標準：±400μm、±40μm、±4μm 跟蹤：±5mm |
| 其他 | in / out 兩方向單鍵轉換模式 測針角度標記±45° Z碰撞檢測功能 |
四、其他
| 電源 | 100~240 V |
| 電力消耗 | 80 W |
| 空氣壓力 | 0.39 MPa |
|
空氣消耗量
|
22 L/min
|
|
主機淨重
|
170 kg
|
| 回頁首 | 產品特色 | 產品規格 |

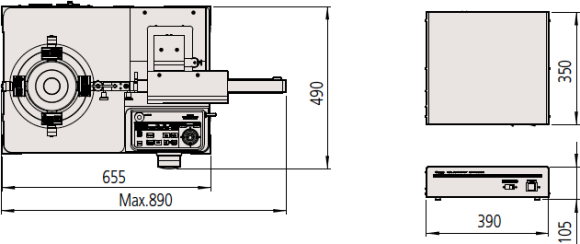

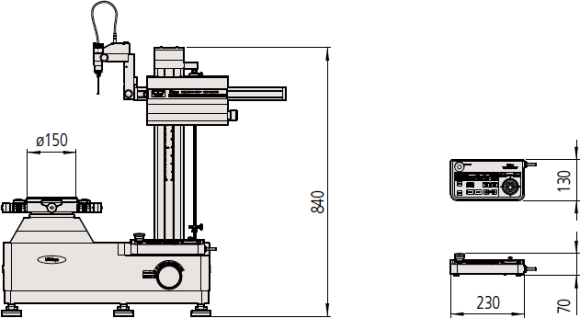

尺寸
