BF(明視野)、無Z軸測長
|
產品型號
產品編號 |
MF-UA505C 176-667 |
MF-UA1010C 176-668 |
MF-UA2010C 176-669 |
|
測定範圍(mm)
|
50*50 | 100*100 | 200*100 |
|
Z軸最大被測物高度
|
150mm | ||
|
界邊尺寸(mm)
|
280*280 | 280*280 | 350*280 |
|
載物台尺寸
|
180*180 | 180*180 | 250*150 |
|
載物台玻璃檯面
最大承受重量 |
10kg | ||
|
本體外觀長
|
562*730*667 | 562*730*667 | 624*745*667 |
|
本體重量(kg)
|
65.5 | 65.5 | 69.5 |
|
產品型號
產品編號 |
MF-UA2017C 176-670 |
MF-UA3017C 176-671 |
MF-UA4020C 176-672 |
|
測定範圍(mm)
|
200*170 | 300*170 | 400*200 |
|
Z軸最大被測物高度
|
220mm | ||
|
界邊尺寸(mm)
|
410*342 | 510*342 | 610*342 |
|
載物台尺寸
|
270*240 | 370*240 | 440*240 |
|
載物台旋轉角度
|
±5°(左) | ±5°(左) | ±3°(左) |
|
載物台玻璃檯面
最大承受重量 |
20kg | 20kg | 15kg |
|
本體外觀長
|
632*892*782 | 682*892*782 | 757*907*782 |
|
本體重量(kg)
|
130 | 138 | 144 |
BF(明視野)、有Z軸測長
|
產品型號
產品編號 |
MF-UB505C 176-687 |
MF-UB1010C 176-688 |
MF-UB2010C 176-689 |
|
測定範圍(mm)
|
50*50 | 100*100 | 200*100 |
|
Z軸最大被測物高度
|
150mm | ||
|
界邊尺寸(mm)
|
280*280 | 280*280 | 350*280 |
|
載物台尺寸
|
180*180 | 180*180 | 250*150 |
|
載物台玻璃檯面
最大承受重量 |
10kg | ||
|
本體外觀長
|
562*730*667 | 562*730*667 | 624*745*667 |
|
本體重量(kg)
|
65.5 | 65.5 | 69.5 |
|
產品型號
產品編號 |
MF-UB2017C 176-690 |
MF-UB3017C 176-691 |
MF-UB4020C 176-692 |
|
測定範圍(mm)
|
200*170 | 300*170 | 400*200 |
|
Z軸最大被測物高度
|
220mm | ||
|
界邊尺寸(mm)
|
410*342 | 510*342 | 610*342 |
|
載物台尺寸
|
270*240 | 370*240 | 440*240 |
|
載物台旋轉角度
|
±5°(左) | ±5°(左) | ±3°(左) |
|
載物台玻璃檯面
最大承受重量 |
20kg | 20kg | 15kg |
|
本體外觀長
|
632*892*782 | 682*892*782 | 757*907*782 |
|
本體重量(kg)
|
130 | 138 | 144 |
BD(明暗視野)、無Z軸測長
|
產品型號
產品編號 |
MF-UC505C 176-673 |
MF-UC1010C 176-674 |
MF-UC2010C 176-675 |
|
測定範圍(mm)
|
50*50 | 100*100 | 200*100 |
|
Z軸最大被測物高度
|
150mm | ||
|
界邊尺寸(mm)
|
280*280 | 280*280 | 350*280 |
|
載物台尺寸
|
180*180 | 180*180 | 250*150 |
|
載物台玻璃檯面
最大承受重量 |
10kg | ||
|
本體外觀長
|
562*730*667 | 562*730*667 | 624*745*667 |
|
本體重量(kg)
|
65.5 | 65.5 | 69.5 |
|
產品型號
產品編號 |
MF-UC2017C 176-676 |
MF-UC3017C 176-677 |
MF-UC4020C 176-678 |
|
測定範圍(mm)
|
200*170 | 300*170 | 400*200 |
|
Z軸最大被測物高度
|
220mm | ||
|
界邊尺寸(mm)
|
410*342 | 510*342 | 610*342 |
|
載物台尺寸
|
270*240 | 370*240 | 440*240 |
|
載物台旋轉角度
|
±5°(左) | ±5°(左) | ±3°(左) |
|
載物台玻璃檯面
最大承受重量 |
20kg | 20kg | 15kg |
|
本體外觀長
|
632*892*782 | 682*892*782 | 757*907*782 |
|
本體重量(kg)
|
130 | 138 | 144 |
BD(明暗視野)、有Z軸測長
|
產品型號
產品編號 |
MF-UB505C 176-693 |
MF-UB1010C 176-694 |
MF-UB2010C 176-695 |
|
測定範圍(mm)
|
50*50 | 100*100 | 200*100 |
|
Z軸最大被測物高度
|
150mm | ||
|
界邊尺寸(mm)
|
280*280 | 280*280 | 350*280 |
|
載物台尺寸
|
180*180 | 180*180 | 250*150 |
|
載物台玻璃檯面
最大承受重量 |
10kg | ||
|
本體外觀長
|
562*730*667 | 562*730*667 | 624*745*667 |
|
本體重量(kg)
|
65.5 | 65.5 | 69.5 |
|
產品型號
產品編號 |
MF-UB2017C 176-696 |
MF-UB3017C 176-697 |
MF-UB4020C 176-698 |
|
測定範圍(mm)
|
200*170 | 300*170 | 400*200 |
|
Z軸最大被測物高度
|
220mm | ||
|
界邊尺寸(mm)
|
410*342 | 510*342 | 610*342 |
|
載物台尺寸
|
270*240 | 370*240 | 440*240 |
|
載物台旋轉角度
|
±5°(左) | ±5°(左) | ±3°(左) |
|
載物台玻璃檯面
最大承受重量 |
20kg | 20kg | 15kg |
|
本體外觀長
|
632*892*782 | 682*892*782 | 757*907*782 |
|
本體重量(kg)
|
130 | 138 | 144 |
| 回頁首 | 產品規格 | 產品尺寸 |
特色
|
|
|
|
▲MF-UB505C
▲鏡頭砲塔、物鏡、LED照明系統皆為選配 |
▲MF-UB1010C
▲鏡頭砲塔、物鏡、LED照明系統皆為選配 |
|
|
|
|
▲MF-UB2010C
▲鏡頭砲塔、物鏡、LED照明系統皆為選配 |
▲MF-UB2017C
▲鏡頭砲塔、物鏡、LED照明系統皆為選配 |
 |
 |
|
▲MF-UB3017C
▲鏡頭砲塔、物鏡、LED照明系統皆為選配 |
▲MF-UB4020C
▲鏡頭砲塔、物鏡、LED照明系統皆為選配 |
▲可觀測視野寬闊，可得清晰無閃爍正像。
▲符合日本工業標準JIS B7153，在同類產品中量測精度最高。
▲ML系列認證產品M Plan Apo / BD Plan Apo / G Plan Apo系列，FS光學系統高NA值目鏡（長工作距離型）。
▲金相功能與量測顯微鏡功能一體化，確保高解析觀察與高精度量測結果。
▲照明系統（反射 / 透過）可選擇高亮度LED或鹵素燈泡（必選其一，透過照明提供鹵素光源為標準配件）。
▲可變孔徑光閘（反射 / 透過）可消除觀測與量測中的光衍射。
▲載物台標準尺寸多種多樣，最大可達400*200mm。
▲量測大尺寸或大重量的工件時，可使用快速釋放裝置快速移動載物台。
▲高倍率目鏡的檢測放大倍率最高可達4000X。（須使用M Plan Apo SL200X 系列）
▲標準量測顯微鏡，可選配件包括影像系統（視像裝置）與各種數位CCD相機，種類繁多。
▲靜音設計。
▲儘可能減少光學系統中的閃爍，清晰顯示物件的微小細節。
▲即使黑色塑膠表面也可以在高對比下清楚地觀察、量測。
▲高效率的照明和足夠的照度，適合高倍率量測環境和明場 / 暗場觀察，提高量測效率，減少操作人員疲勞。
▲配備經過驗證的FS金相顯微鏡頭，顯示經過三原色補正（對藍色、黃色、紅色等波長範圍內的圖像扭曲和色彩失真進行補正）的具有高色彩再現性的清晰圖像。（使用平場複消差物鏡）
▲各軸量測精度參照 JIS B 7153（20°C環境下），接近等級 0。
0級：（2+0.01L）μm或以下
1級：（4+0.02L）μm或以下，L：量測長度(mm)
▲各顯微鏡內置的光學尺是光電轉換線性編碼器，最大反應速度為50m/min，這種高精度的光學尺是在擁有世界上最高光學尺精度評估技術的地下研究設施內開發的。
▲各Mitutoyo獲得日本國內第一個線性標準光學尺(500mm及以下)的校正認證資格。
▲為確立並維護客戶的量測工具與儀器的可追溯性，Mitutoyo採用的長度標準在用於校正量測工具與儀器的標準時可直接轉換為日本國際標準。
▲Mitutoyo還提供高精度長度量測所必需的溫度校正服務。
|
|
 |
 |
|
|
▲明視野(BF)觀察
|
▲明視野(DF)觀察 | ▲偏光觀測 |
▲微分干涉對比觀察
|
▲透過不同類型的照明系統，MF系列可以更精確地再現被觀測物體的顏色和形狀。
▲提供顯微鏡暗視野觀察功能（一些在明視野很難觀察的表面的劃痕和小段差）、簡單的偏光功能（透過偏光裝置的偏光板或分析器增強色彩和圖像對比度）、微分干涉（使用偏光濾光片和微分干涉棱鏡獲取高色彩對比度，以觀察表面細微段差和其它元素）和量測功能。
▲任何人都可以透過附加的數位相機輕鬆地獲得顯微鏡圖像。
▲透過通用的C-mount轉接器，可以搭配任何支援C-mount的數位相機。
▲除照相及列印資料之外，還可分析圖像，發送電子郵件及執行其他任務。
▲藉由結合Vision Unit影像量測（選購配件），可以建立成手動畫像量測系統。
▲某些情況下，目鏡解析度可能優於相機。例如對於黑色塑膠件表面的觀察，直接透過目鏡就比相機顯像清晰。
▲量測顯微鏡可以連接二次元資料單元QM-DATA 200，進行尺寸量測。
▲使用顯微鏡量測垂直方向的段差或其它元素時，由於無法避免景深導致的量測誤差，所以對焦重複性非常重要。
▲MF與MF-U系列量測顯微鏡可在數位相機埠口安裝選購的輔助對焦系統，高精度地探測對焦位置 ，藉以提高對焦重複性。
▲輔助對焦系統比目測所得實現的重複性高，人為失誤造成的量測值的波動也較小。
▲對焦模式有兩種類型，可依據對焦物件的大小或表面狀況、質材或其他屬性選用其中一種。
▲採用清晰、明亮、高強度的LED作為光源（綠色或紅色），亮度可調整為任何等級。
▲目鏡或相機埠兩種光路都可以使用。
▲同類產品中最大的視野數，24mm（10X）。
▲由於視野數夠大，大幅減少對眼睛的負擔。從而減少長時間觀察和量測的視覺疲勞。
▲此WF10X目鏡與C系列同時設計，擁有比過去更廣泛的屈光度調節範圍。
|
|
|
|
LED照明
|
鹵素照明 |
▲本體中的同軸照明可選用LED或鹵素光源。
▲常規鹵素光源可用於觀測和量測，但如果需要對亮度調節反應靈敏的高強度照明，建議選用LED光源。
|
|
|
|
LED透過照明部(MF C / MF-UC通用)
|
LED反射照明部(MF-UC用) |
▲LED光源使用壽命長，不會突然熄滅。
▲LED光源不同於螢光燈管，不閃爍，色溫穩定，因此能見度、亮度、顯色都能恆常不變，長時間觀測也不易過於疲勞。
▲LED光源耗電量少，輻射小，所以較為經濟，而且發熱不多，減少對被檢測工件產生的熱效應。
▲LED光源具有耐衝擊的特性，不含有害物質，可放心長期使用。
▲所有MF和MF-U系列量測顯微鏡標配的數位計數器（兩軸或三軸）的最小讀數可在1μm、0.5μm和0.1μm之間切換，便於進行高解析度的量測。
▲歸零、計數方向轉換以及修勻等功能，都是標準配備。
▲透過標配的RS-232C介面，資料可被輸出至通用印表機或個人電腦。
▲數位計數器可以被單獨輸出至電子製表軟體。
▲數位計數器可隨意安裝在立柱的作側或右側。
▲支撐主體的底座以及支撐鏡筒的顯微鏡立柱都必須屬於高剛性，才能實現任意倍率的高精度量測和清晰地觀察。
▲立柱透過內部橫筋加強了剛性。
▲採用外部電源設計以減少熱效應。
▲開發過程中，反覆進行跌落測試、運輸測試和疲勞測試，以確保其在正常運輸和使用條件下，保持清晰的視野和穩定的精度。
▲載物台的移動可透過快速移動釋放手轉輪，在粗調和微調之間轉換（釋放 / 鎖緊），此功能在長距離量測時非常有用。
▲採用Twist-roller（扭輪摩擦傳動機構）方式，使得移動特別平滑。
▲歸零按鍵就在手輪旁邊，因此在量測過程中，除了對焦動作外，操作者的手不須特別離開手轉輪。
▲量測顯微鏡廣泛應用於各種工業領域，由於被測物從微小部件到大型部件尺寸不一，隨之有不同量測範圍的機種可供選購。
▲適於量測印刷電路板、各種軸以及其他工件。
▲Z軸可以擴展量測行程。
▲Y軸行程170mm以上的機種標配了旋轉裝置，以保持工件平行於載物台的移動方向。
▲粗、細調手轉輪為標準配置，安裝在鏡頭座兩側，這樣可確保精確聚焦和觀察量測，不受左右手習慣影響。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
|
鏡筒
|
標準型傾斜鏡筒(0~30°) |
|
觀察像
|
正立像
|
|
觀察方法
|
明視野觀察 |
|
目鏡(選購)
|
10X(視野24)( 雙眼裝置*2)、15X、20X
|
|
明視野(BF)鏡頭座
(必須選購品) |
手動旋轉鏡頭座 / 電動旋轉鏡頭座 (擇一) |
|
明暗視野(BD)鏡頭座
(必須選購品) |
手動旋轉鏡頭座 / 電動旋轉鏡頭座 (擇一) |
|
明視野(BF)鏡頭
|
M Plan Apo、M Plan Apo SL、G Plan Apo全系列 |
|
明暗視野(BD)鏡頭
|
BD Plan Apo、BD Plan Apo L 全系列 |
|
Z軸對焦方式
|
左右手轉輪(粗調：10mm/迴轉, 微調：0.1mm/迴轉)
|
|
LED照明裝置
(176-345) (必須選購品) |
透過：遠心照明、內置孔徑光閘、白色LED光源、無段式調光、風扇冷卻裝置
反射：kohler照明、可調光圈、白色LED光源、無段式調光 控制器：電源ON / OFF 開關(本體開關)、AC電源100~240V |
|
鹵素照明裝置
(176-347) (必須選購品) |
透過：遠心照明、內置孔徑光閘、12V50W鹵素燈、無段式調光、風扇冷卻裝置
反射：kohler照明、可調光圈、12V50W鹵素燈、無段式調光、風扇冷卻裝置 控制器：電源ON / OFF 開關(本體開關)、AC電源100~240V |
|
照明濾鏡
|
GIF濾光片1個(透過、反射皆可裝置) |
|
載物台快速裝置
|
XY軸標準
|
|
歸零開關
|
XY軸標準(MF-B型的Z軸歸零開關也是標配)
|
|
長度量測系統
|
高精度光學尺
|
|
測定精度
(XY軸無負荷時) |
(2.2+0.02L)μm, L：測定長
|
|
計數器最小表示量
|
1/0.5/0.1μm切換
|
|
計數器表示軸
|
X、Y軸(MF-UB / UD型：X、Y、Z軸)
|
|
計數器功能
|
歸零、方向切換、RS-232C
|
|
控制器外觀尺寸
|
114(W)*330(D)*90.5(H)mm
|
|
控制器重量
|
2kg
|
|
最大消費電力
|
LED照明裝置：45W、鹵素D照明裝置：160W
|
| 回頁首 | 產品特色 | 產品規格 |

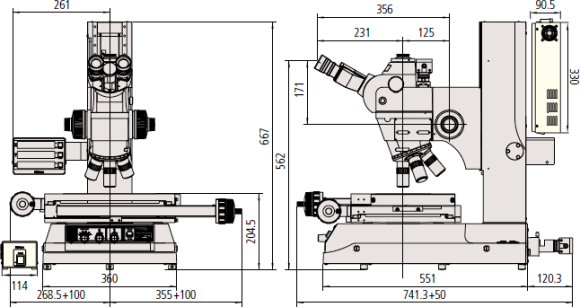

尺寸
MF- U 1010C

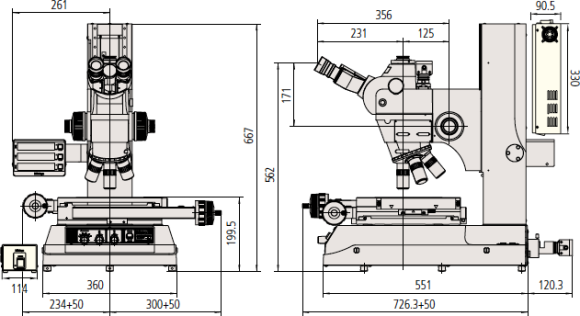

MF- 2010C

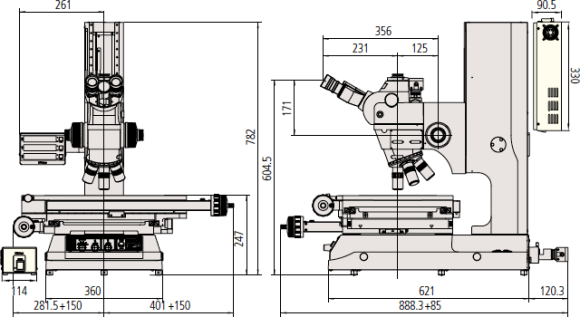

MF- 3017C

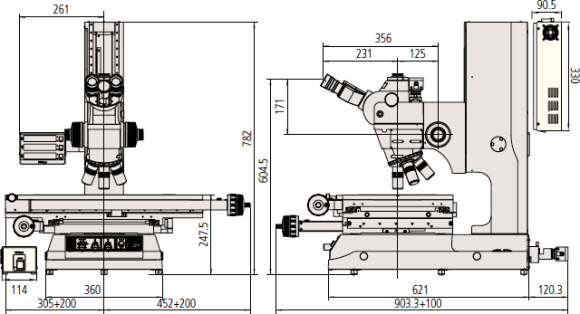

MF- 4020C
本網頁僅做參考，如有差異，依實物為準。
