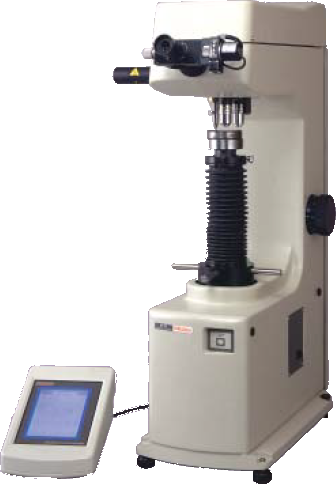

▲HV-112、HV-114

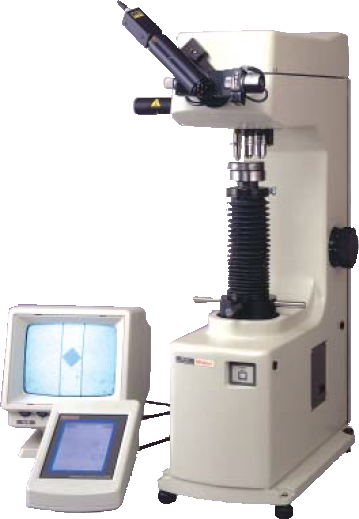

▲HV-113、HV-115
▲壓痕量時可降低操作人員眼睛的疲勞，進而有效減少操作錯誤。
▲CCD防震動、防撞擊的功能可以避免螢幕顯像的閃爍情況。
|
款式
|
AVK-C0 | HV-112 | HV-113 | HV-114 | HV-115 |
|
產品編號
|
810-160A | 810-163A | 810-981A | 810-165A | 810-985A |
|
測試力
(荷重)(kgf) |
1、5、10、20、30、50
|
0.125、0.25、0.5、1、2.5、5、10、20 |
1、2、3、5、10、20、30、50
|
||
|
測試力設定
|
轉輪 | ||||
|
控制方式
|
- |
觸控螢幕方式 | |||
|
觀察方式
|
目鏡 | 目鏡 | 9"黑白 | 目鏡 | 9"黑白 |
|
轉盤轉動方式
|
手動 | 馬達驅動 | |||
|
測針數量
|
1個 | ||||
|
量測物鏡數量
|
1個 | 2個 |
|||
▲HV-100系列維克式硬度計配備有物鏡、壓頭轉盤以及控制器，使量測應用範圍更加擴展。

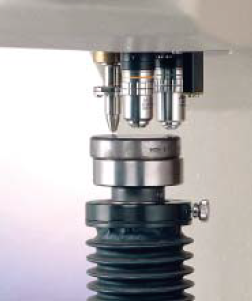

▲新設計的轉盤設計有兩個物鏡孔位。
▲經過校正調校後，兩個物鏡都可以兩個物鏡都可以作為量測用物鏡。
▲控制器為觸控螢幕，可以單鍵完成許多功能，如：資料統計、硬度單位的轉換、OK /± NG公差判定的狀態設定。
| 回頁首 | 產品規格 | 產品尺寸 |
特色
▲從1到50kgf的大範圍的測試力可滿足多種測試工件需求。
▲試驗力保持時間可以在5~99秒之間，以1秒為單位進行設定。
▲0.1μm高精度的壓痕尺寸量測解析度。
▲壓頭、目鏡轉盤有很高的定位重複性以及精度，可以簡單地從目鏡取得硬度測試的點位置。
▲硬度測針產生的極小壓痕可以如同金相組織的表面狀況一樣，簡單地取得量測結果。
▲選用壓頭 / 鏡頭的旋轉盤擁有高定位精度和重覆精度，從而使HM-100系列對通過物鏡設置的目標位置進行精確壓痕。
▲對晶粒界面和金屬材料沈積等微細區域均可進行簡單、精確地測量。
觸控螢幕
▲背光液晶圖形顯示壓痕尺寸（D1和D2）、硬度值和單位、試驗點數、XY工作台位置、試驗條件（HV / HK壓頭類型、試驗力、負載持續時間、OK / NG公差判斷）、圓柱和球面補償、零點偏置。
▲遙控選擇試驗力。
▲遙控電動旋轉盤。
▲與其他硬度比例（單位）進行轉換。
（軟金屬：HV、HK、HBS、TENS、HRA、HRB、HRF、HRG、HR15T、HR30T、HR45T）
（硬金屬：HV、HK、HS、HBS、TENS、HRA、HRC、HRD、HR15N、HR30N、HR45N）
▲強大的統計處理功能（數據量、最大值、最小值、平均值、範圍、上下限、標準偏差（n、n-1）、成品 / 次品數），具有靈活的數據點編輯和256筆數據儲存能力。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
|
產品編號
|
810-160A |
|
款式
|
AVK-C0 |
|
測試方式
|
vickers(維克式) |
|
荷重方式
|
由電磁力發生，自動控制(負荷、保持、除荷) |
|
試驗力保持時間
|
5、10、15、20、30秒，可切換 |
|
試料尺寸
|
高度：165mm，深度：205mm |
|
物鏡
|
計測用：10X |
|
最小顯示單位
|
1μm |
|
最大計測長
|
10X：700μm、50X：140μm |
|
外觀尺寸(mm)
|
200(W)*600(D)*705(H) |
|
重量
|
約50kg |
|
電源
|
AC 100~120V，50/60Hz，60VA |
|
產品編號
|
HV-112 | HV-113 | HV-114 | HV-115 |
|
款式
|
810-163A | 810-981A | 810-165A | 810-985A |
|
測試方式
|
vickers(維克式) | |||
|
荷重方式
|
由電磁力發生，自動控制(負荷、保持、除荷) | |||
|
試驗力保持時間
|
5~99秒 | |||
|
負荷速度
|
25、50、100、150μm/s | |||
|
試料尺寸
|
高度：210mm，深度：170mm | |||
|
光學機能
|
無限遠補正光學系統、鹵素燈泡光源、可調光圈、 固定視野光圈、計測顯微鏡 / 顯示用光路切換方式 |
|||
|
物鏡
|
計測用：10X、20X | |||
|
最小顯示單位
|
0.1μm | |||
|
最大計測長
|
10X：700μm、20X：350μm | |||
|
可轉換
硬度單位 |
軟：HV、HK、應力強度、HRA、HRB、HRF、HRG、HR15T、HR30T、HR45T
硬：HV、HK、HS、HRB、應力強度、HRA、HRC、HRD、HR15N、HR30N、HR45N |
|||
|
輸出
|
RS-2332C、Centronics、SPC(Digimatic)、external | |||
|
外觀尺寸(mm)
|
245(W)*515(D)*770(H) | |||
|
重量
|
約50kg | |||
|
電源
|
AC 100~120V，50/60Hz，60VA |
|||
| 回頁首 | 產品特色 | 產品規格 |

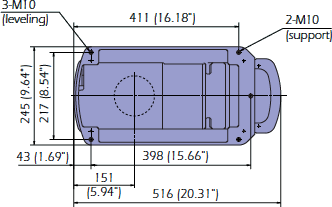

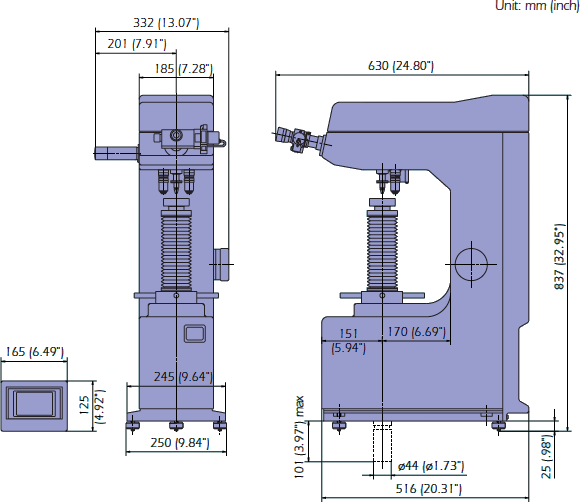

尺寸
| 回頁首 | 產品特色 | 產品規格 | 產品尺寸 |
本網頁僅做參考, 如有差異, 依實物為準.
