三次元測頭

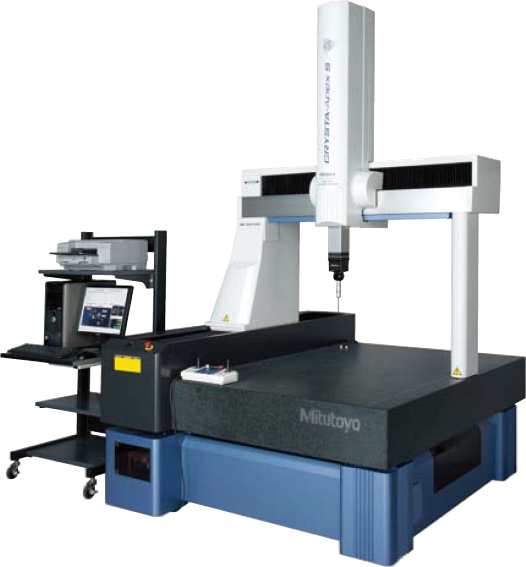

CRTSTA-Apex S Series
產品編號
|
尺寸&重量
|

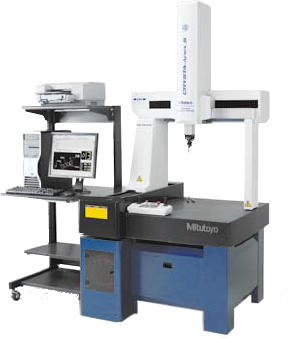

S544
|
S574
|
| X軸量測範圍 |
ø505mm
|
|
| Y軸量測範圍 |
405mm
|
705mm
|
| Z軸量測範圍 |
ø405mm
|
|
|
最大工件容許高度
|
545 mm | |
|
最大工件容許重量
|
180 kg | |
| 重量 | 515mm | 625mm |
|
尺寸&重量
|

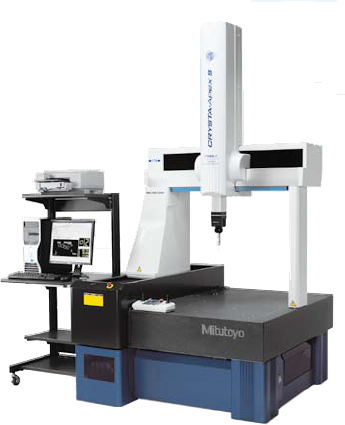

S776
|
S7106
|
| X軸量測範圍 |
705mm
|
|
| Y軸量測範圍 |
705mm
|
1005mm
|
| Z軸量測範圍 |
605mm
|
|
|
最大工件容許高度
|
800 mm | |
|
最大工件容許重量
|
800 kg | 1000 kg |
| 重量 | 1675kg | 1951kg |
|
尺寸&重量
|
S9106 / S9108
|
S9166 / S9168
|
S9206 / S9208 |
| X軸量測範圍 |
905mm
|
||
| Y軸量測範圍 |
1005mm
|
1605mm
|
2005mm |
| Z軸量測範圍 |
605 / 805mm
|
||
|
最大工件容許高度
|
800 mm(Z600 ) / 1000 mm(Z800 ) | ||
|
最大工件容許重量
|
1200 kg | 1500 kg | 1800 kg |
| 重量 | 2231 kg(Z600) 2261 kg(Z800) |
2868 kg(Z600) 2898 kg(Z800) |
3912 kg(Z600) 3942 kg(Z800) |
| 產品規格 | 產品尺寸 |
特色

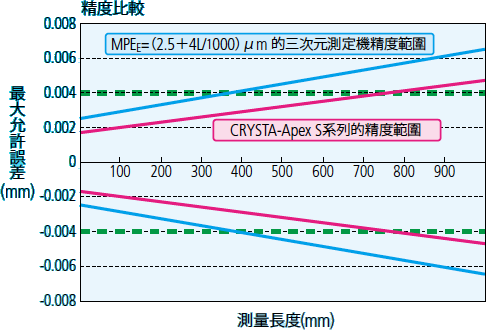

▲Crysta-Apex S 是高精度CNC三次元測定機，最大允許MPEE誤差為(1.7+3L/1000)μm。（500/700/900系列）
▲可保證在16~26°C溫度條件下三次元測定機本體的精度。

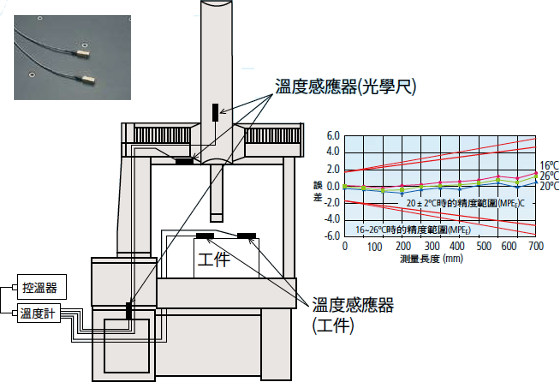

▲安裝在光學尺以及工件上的測頭感應器，可同時監測光學尺以及工件的溫度，並計入工件材料膨脹係數、CMM特點後，修正量測值到20°C時的精度。

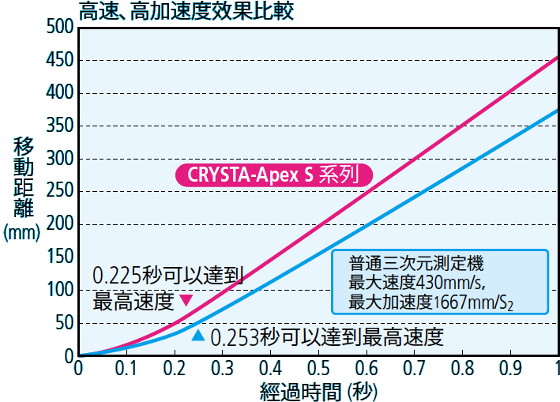

▲Crysta- Apex S擁有比一般CNC三次元測定更快的驅動速度、驅動加速度以及測量速度，可以大幅縮短測量時間。
▲Crysta- Apex S 的Y軸軌道在花崗岩平台的側邊，可長期維持穩定精度、幾乎不會產生變化。
▲Crysta- Apex S 的X軸在軌道四邊都設計空氣軸承、以縮小震動，進而確保穩定的直線運動。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
CRYSTA-Apex S-500 / 700 / 900 系列精度 ISO 10360-2 單位(μm)
|
使用測頭
|
最大容許指示誤差
(MPEe) |
最大容許測頭誤差
(MPEp) |
| SP25M (測針：ø4*50mm) |
1.7+3L/1000(溫度環境 1)
1.7+4L/1000(溫度環境 2) |
1.7 |
| TP200 (測針：ø4*10mm) |
1.9+3L/1000(溫度環境 1)
1.9+4L/1000(溫度環境 2) |
1.9
|
| TP20 (測針：ø4*10mm) |
2.2+3L/1000(溫度環境 1)
2.2+4L/1000(溫度環境 2) |
2.2 |
|
最小顯示值
|
0.0001mm(0.1μm)，H：測量高度(mm) JISB7451-1997
|
|
移動方式
|
各軸為空氣軸承
|
|
驅動速度
|
各軸8~300mm/s(CNC 模式)
最大驅動速度：519 mm/s JIS高速模式最大驅動速度：0~80 mm/s JIS低速模式最大驅動速度：0~3 mm/s JIS慢速模式最大驅動速度：0.05 mm/s |
|
最大測量速度
|
8 mm/s (Z800 型為3 mm/s)
|
| 最大驅動加速度 | 各軸：1333mm/s*s，最大驅動加速度：2309mm/s*s (Z800 型：各軸：1000mm/s*s，最大驅動加速度：1732mm/s*s) |
| 空氣所需壓力 | 0.4 MPa |
| 空氣消耗量 | 在正常情況下50L/min(空氣源為：100L/min) |
|
真直度
|
0.7μm / 150 mm(λc2.5)
|
|
轉台軸垂直度
|
1.0μm / 150 mm
|
|
行程
|
175mm（-25~150mm，從旋轉中心算起）
|
|
移動速度
|
最大30mm/s（量測時：0.5、1.0、2.0、5.0mm/s）
|
三、檢出器
|
量測壓力
|
10~50mN（有5段可切換）（用標準測針作OD/ID量測）
X軸：分離式線性規 |
|
測針外觀與材質
|
ø1.6mm碳化鎢測頭
|
| 量測範圍 | 標準：±400μm、±40μm、±4μm 跟蹤：±5mm |
| 其他 | in / out 兩方向單鍵轉換模式 測針角度標記±45° Z碰撞檢測功能 |
四、其他
| 電源 | 100~240 V |
| 空氣壓力 | 0.39 MPa |
|
空氣消耗量
|
30 L/min
|
| 回頁首 | 產品特色 | 產品規格 |
尺寸

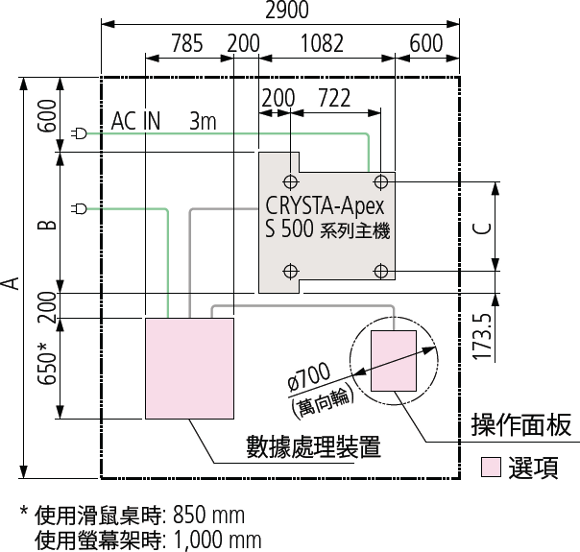

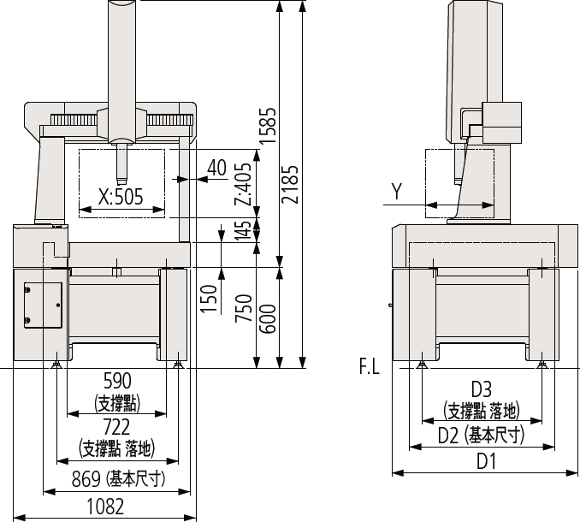

CRYSTA-Apex S-500

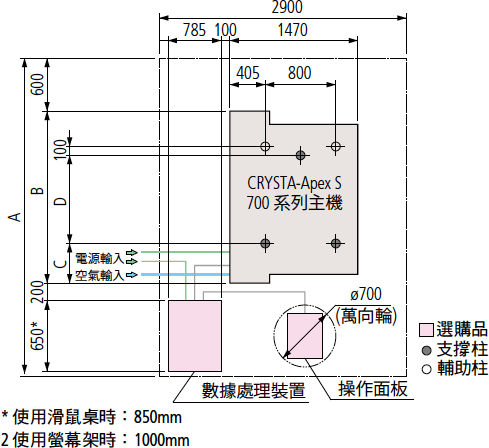

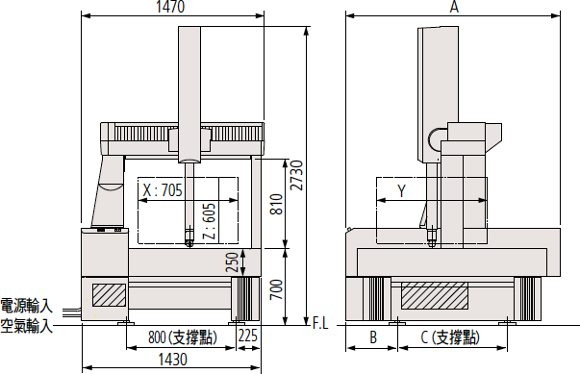

CRYSTA-Apex S-700

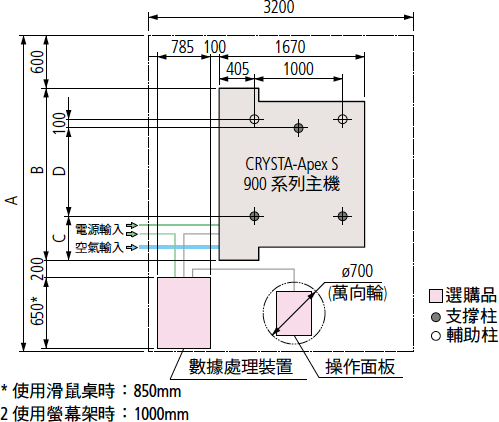

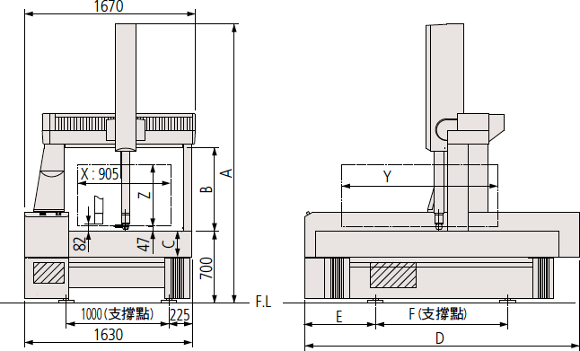

CRYSTA-Apex S-900
本網頁僅做參考，如有差異，依實物為準。
點擊以下圖片，可進行目錄下載。
