輪廓測定儀主機
CV-2100M4
產品編號
218-633C
適用軟體：FORMPAK-1000
| 回頁首 | 產品規格 | 產品尺寸 |
特色
▲X軸移動轉輪速度範圍：0.02~20 mm/s。
▲面板上的X軸控制器方便測針位置移動。
▲快速移動的Z2軸，上下並且設計有能微調裝置。

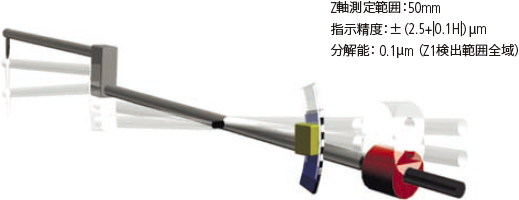

▲Z軸配置弧形數位尺檢測位置。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
|
X軸量測範圍
|
100mm
|
|
Z1軸量測範圍
|
50mm
|
|
Z2軸移動範圍
|
350mm
|
|

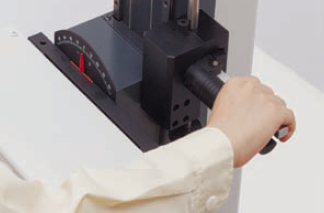

X軸傾斜機構
|
±45°
|
|
X軸指示精度（20°C）
|
(2.5+2L/100)μm
|
|
Z1軸指示精度（20°C）
|
±(2.5+∣0.1H∣)μm
|
|
X軸線性精度
|
2.5μm/100mm
|
|
X軸、Z1軸解析度
|
0.1μm
|
|
驅動方式X軸
|
電動(0~20mm/s)
|
|
驅動方式Z軸
|
手動（快速、微動）
|
|
量測速度
|
0.02~0.5mm/s
|
|
量測壓力
|
30±10mN(水平方向、標準測定臂)
|
|
測針角度限制
|
上升：77°、下降：87°
|
|
量測方向
|
推、拉(朝驅動部)
|
|
量測時測針方向
|
向下
|
|
X軸操作
|
電動、手動控制鈕
|
|
基座尺寸
|
600mm*450mm
|
|
基座材質
|
花崗岩
|
|
外部尺寸
|
745mm*450mm*885mm
|
|
重量
|
145.8kg
|
| 回頁首 | 產品特色 | 產品規格 |
本網頁僅做參考，如有差異，依實物為準。
