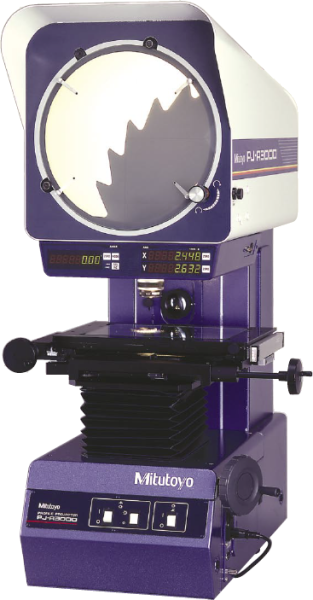

光學投影機
PJ-A3000系列
產品編號
302系列
|
|||||||||||||||||||
|
XY行程
|
150mm*50mm | 50mm*50mm | |||||||||||||||||
|
載物台有效面積
|
184mm*82mm | 82mm*82mm | |||||||||||||||||
|
量測元件
|
內建光學尺 | 電子分厘卡頭 | |||||||||||||||||
|
解析度
|
0.001mm | ||||||||||||||||||
|
XY計數器
|
有 | ||||||||||||||||||
|
角度計數器
|
有 | ||||||||||||||||||
|
載物台尺寸
|
280mm*152mm | 152mm*152mm | |||||||||||||||||
|
工件最大高度
|
103.5mm | 123.5mm |
|||||||||||||||||
|
|||||||||||||||||||
|
XY行程
|
200mm*100mm | 100mm*100mm | |||||||||||||||||
|
載物台有效面積
|
266mm*170mm | 142mm*142mm | |||||||||||||||||
|
量測元件
|
內建光學尺 | ||||||||||||||||||
|
解析度
|
0.001mm | ||||||||||||||||||
|
XY計數器
|
有 | ||||||||||||||||||
|
角度計數器
|
有 | ||||||||||||||||||
|
載物台尺寸
|
380mm*250mm | 250mm*250mm | |||||||||||||||||
|
工件最大高度
|
92.5mm | 91mm |
|||||||||||||||||
| 回頁首 | 產品規格 | 產品尺寸 |
特色
|
▲螢幕尺寸φ315mm。 ▲多種載物台行程。 ▲解析度最高1μm。 ▲電子式角度計數器。 ▲X、Y計數器可以直接顯示移動距離。 ▲X、Y軸光學尺可以外接二次元處理器，量測大尺寸元素、進行角度、弧度、距離等計算。 ▲X、Y軸光學尺可以連線電腦，利用二次元處理軟體，量測大尺寸元素、進行角度、弧度、距離等計算以及存檔。 |
 |
單位:mm
|
|||||||||||||||
|
視野
|
ø31.5 | ø15.7 | ø6.3 | ø3.1 | |||||||||||
|
W
|
66 | 32.5 | 12.6 | 5 | |||||||||||
|
H
|
PJ-A3005R-50
|
123.5 | |||||||||||||
|
PJ-A3005D-50
|
|||||||||||||||
|
PJ-A3010F-100
|
91 | ||||||||||||||
|
PJ-A3005F-150
|
103.5 | ||||||||||||||
|
PJ-A3010F-200
|
92.5 | ||||||||||||||
|
D1
|
PJ-A3005R-50
|
224 | 87 | 27 | 10 | ||||||||||
|
PJ-A3005D-50
|
|||||||||||||||
|
PJ-A3010F-100
|
182 | ||||||||||||||
|
PJ-A3005F-150
|
207 | ||||||||||||||
|
PJ-A3010F-200
|
185 | ||||||||||||||
|
D2
|
PJ-A3005R-50
|
154 | 69 | 25 | |||||||||||
|
PJ-A3005D-50
|
|||||||||||||||
|
PJ-A3010F-100
|
|||||||||||||||
|
PJ-A3005F-150
|
|||||||||||||||
|
PJ-A3010F-200
|
|||||||||||||||
單位:mm
|
|||||||||||||||
|
視野
|
ø31.5 | ø15.7 | ø6.3 | ø3.1 | |||||||||||
|
W
|
20 | 2 | 12.6 | 5 | |||||||||||
|
H
|
PJ-A3005R-50
|
123.5 | |||||||||||||
|
PJ-A3005D-50
|
|||||||||||||||
|
PJ-A3010F-100
|
91 | ||||||||||||||
|
PJ-A3005F-150
|
103.5 | ||||||||||||||
|
PJ-A3010F-200
|
92.5 | ||||||||||||||
|
D1
|
PJ-A3005R-50
|
198 | 61 | 27 | 10 | ||||||||||
|
PJ-A3005D-50
|
|||||||||||||||
|
PJ-A3010F-100
|
|||||||||||||||
|
PJ-A3005F-150
|
|||||||||||||||
|
PJ-A3010F-200
|
|||||||||||||||
|
D2
|
PJ-A3005R-50
|
120 | 23 | 25 | |||||||||||
|
PJ-A3005D-50
|
|||||||||||||||
|
PJ-A3010F-100
|
|||||||||||||||
|
PJ-A3005F-150
|
|||||||||||||||
|
PJ-A3010F-200
|
|||||||||||||||
| 回頁首 | 產品特色 | 產品尺寸 |
規格
|
影像
|
逆向
|
|
投影幕圓徑
|
ø315mm
|
|
投影幕材質
|
良好研磨玻璃
|
|
參考線
|
十字線
|
|
LED角度顯示
|
解析度1'或0.01° |
|
鏡頭
|
10X
|
|
輪廓照明放大精度
|
小於±0.1%
|
|
表面照明放大精度
|
小於±0.15%
|
|
輪廓照明光源
|
鹵素燈泡(24V, 150W)
|
|
輪廓照明光學系統
|
遠心光學
|
|
輪廓照明功能
|
2段式強弱光\熱吸收板
|
|
表面照明光源
|
鹵素燈泡(24V, 150W)
|
|
表面照明光學系統
|
半反射鏡型成垂直照明
|
|
功能
|
可調式聚光鏡\斜反射鏡
|
|
電源
|
100/110/120/220/230/240
|
|
重量
|
106~140kg
|
|

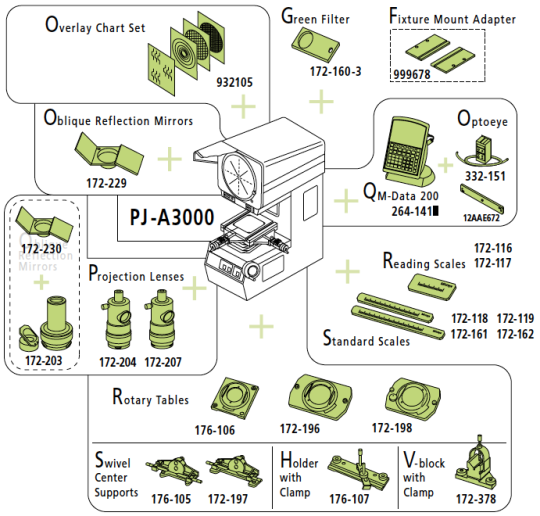

標準配備
|
10倍鏡頭\電源線\鹵素燈泡
|
| 回頁首 | 產品特色 | 產品規格 |

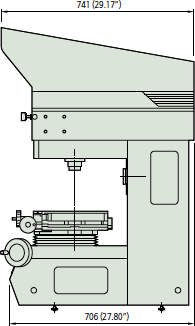

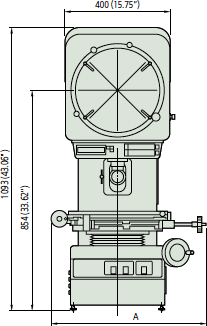

尺寸
本網頁僅做參考，如有差異，依實物為準。
