2.5D影像儀

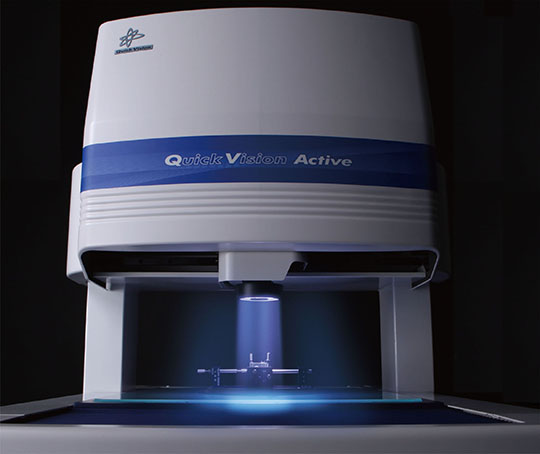

CNC Quick Vision Active
產品編號
QV-L 系列
| 回頁首 | 產品規格 | 產品尺寸 |
特色
不再需要全天候盯著量測機台。
操作人員可同時進行其他作業、大幅提高工作
 |
 |
 |
| 盒形工具 | 圓形工具 | 圓弧工具 |
▲自動邊緣檢測，可達成高清晰度的量測重現度。
 |
 |
| 表面對焦工具 | 多點自動對焦工具 |
▲可提升量測速度且可執行及有可信度的高度量測。
 |
 |
| 正常的位置 | 位置偏移的自動補正 |
▲圖像搜索可以自動辨識登陸過的形狀，自動補正治具內位置稍微偏差的工件。

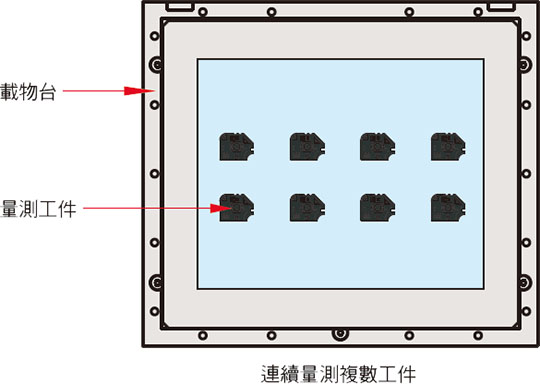

▲利用『矩陣＆重複』量測功能將複數工件排列在既定位置的治具上，可以一次規模性量測。

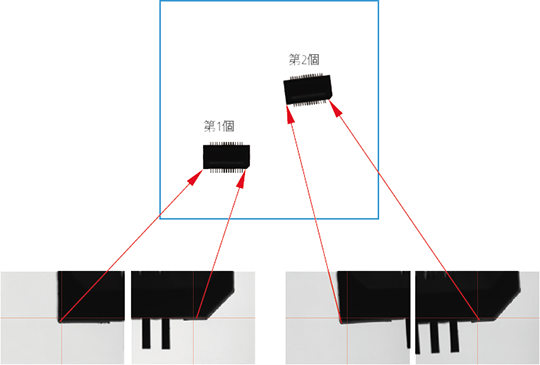

▲無論工件至於載物台上的任何一處，皆可利用啟動『手動工具』的自動量測，進行虛擬位置量測，不需另外製作固定治具。

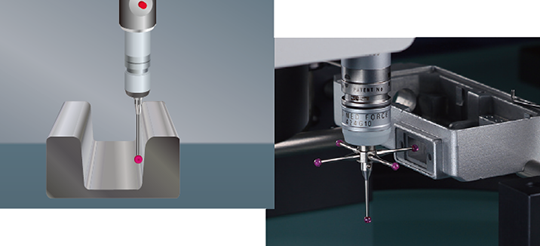

▲搭載接觸性測頭可量測高難度立體工件表面或是高度上的各個尺寸量測。

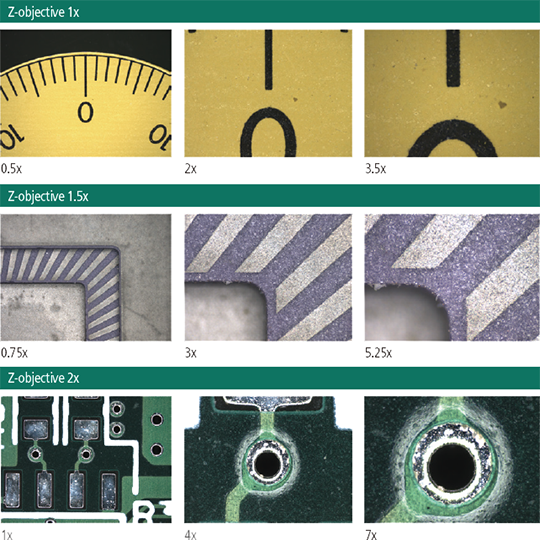

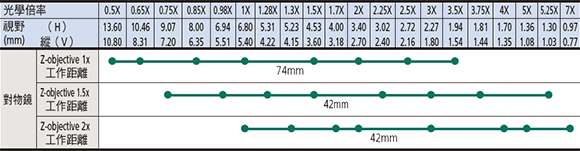

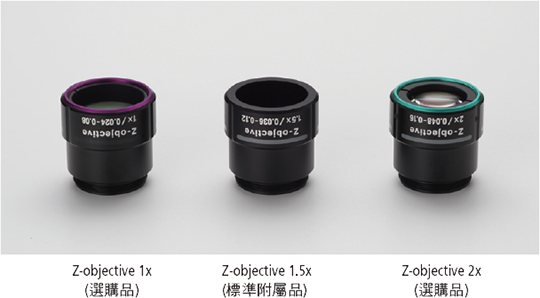

▲透過最新設計的變焦裝置和對物鏡的搭配，可達到0.5~14倍的倍率變化。

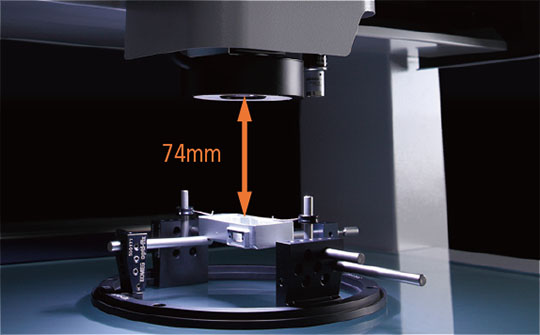

▲1倍物鏡時，可達74mm的工作距離，可以更加安心地完成量測需求。

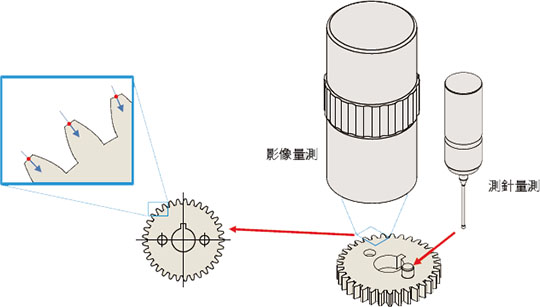

▲單一機台完成接觸式與非接觸式的複合式量測。

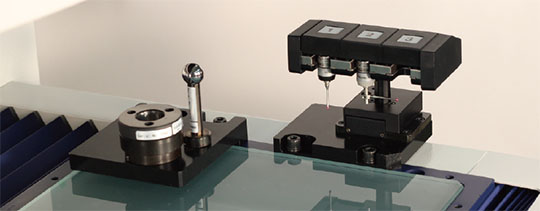

▲利用模組交換架，最多可以安裝3支不同的測針模組。
 |
 |
| 將游標移至邊緣處點擊 | 多點量測時，自動去除異常點 |
▲單鍵量測，只需點擊部位邊緣，也能精準完成量測，並去除毛邊、污點等異常點。

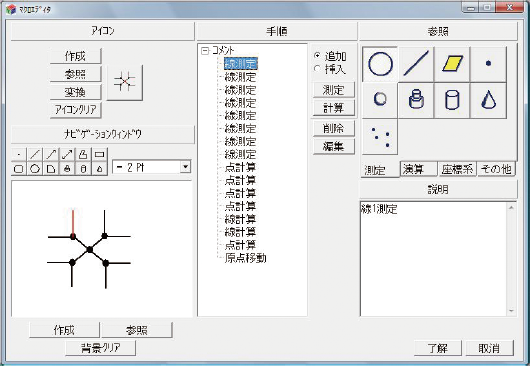

▲函數製作功能。

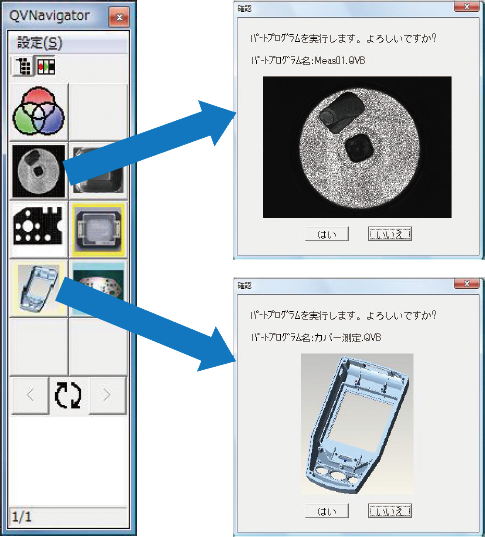

▲自動量測程式登錄範例。

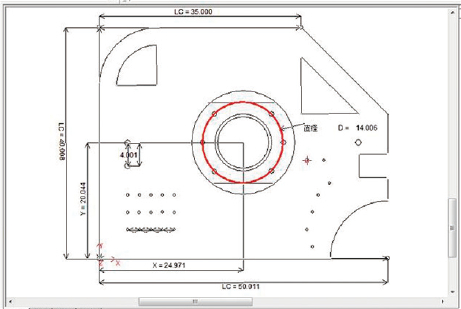

▲量測結果圖形。

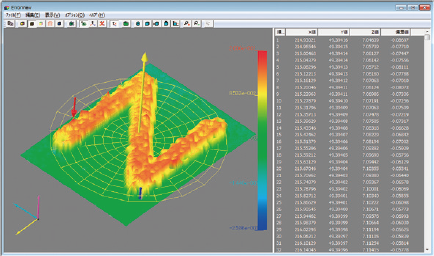

▲面的幾何偏差成像圖。
▲圓的幾何偏差成像圖。

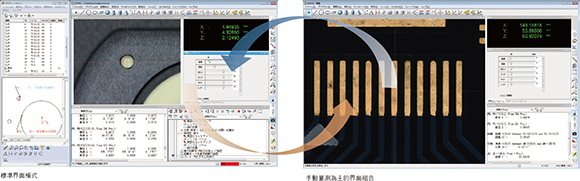

▲操作介面可以依照使用者需求，自由組合。
 |
 |
▲透過高畫質高精細的影像，接近顯微鏡的效果，可在大畫面上操作，減少眼睛的負擔。
 |
 |
▲透過、同軸、四分割環形光的交叉使用，使前後左右多樣化的照明，更加凸顯量測點的邊緣。

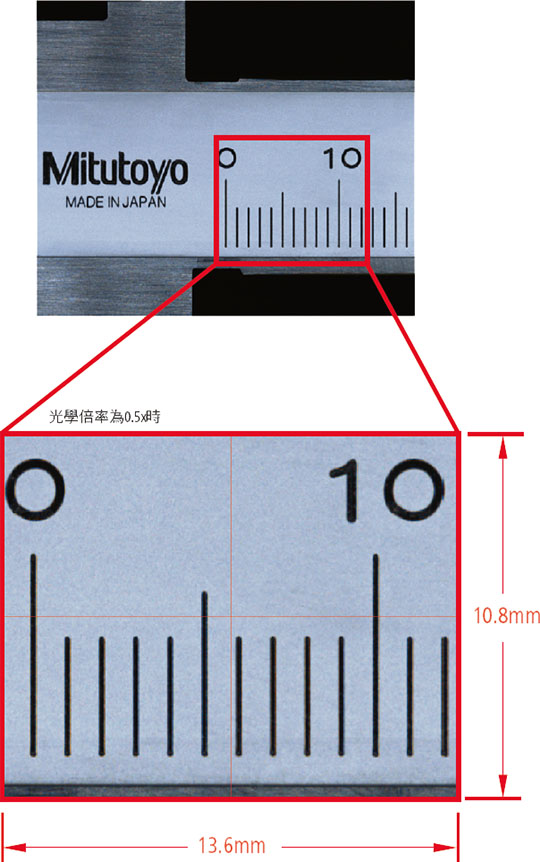

▲廣闊的視野，更容易找到量測點。
| 回頁首 | 產品特色 | 產品尺寸 |
規格
| 款式
|
QV- L202Z1L-D |
QVT1- L202Z1L-D |
QV- L404Z1L-D |
QVT1- L404Z1L-D |
|
| 型號
|
363-109 | 364-109 | 363-110 | 364-110 | |
| XYZ行程 | 200mm*200mm*150mm | 400mm*400mm*200mm | |||
| 載物台玻璃尺寸 | 311mm*269mm | 466mm*480mm | |||
| 測長裝置 | 線性編碼器 | ||||
| 解析度 | 0.1μm | ||||
| 觀察裝置 | ZOOM裝置（8孔） | ||||
| 成像元件 | CMOS彩色相機 | ||||
| 照明裝置 | 同軸光 | 白色LED | |||
| 透過照明 | |||||
| 環形照明 | 四分割固定式 白色LED | ||||
| 測定精度 | E1x、E1y | (2+3L/1000)μm | |||
| E1z | (3+5L/1000)μm | ||||
| Ez | (2.5+4L/1000)μm | ||||
| 精度保證光學條件 | 對物鏡 1.5X / 變焦倍率5.25倍 | ||||
| TP測定精度 | E1x、E1y、E1z | - | (2.4+3L/1000)μm |
- |
(2.4+3L/1000)μm |
| 工件最大重量 | 10kg | 10kg | |||
| 溫度補正功能
|
- | 手動 | - | 手動 | |
本網頁僅做參考, 如有差異, 依實物為準.
