盲孔式機械塞規
產品編號
Blind Bore
| 回頁首 |
特色
|

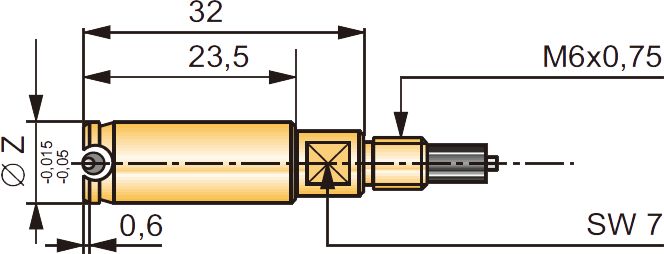

SL - 02
|
Ø 6 ~ Ø 20 mm |
▲Ø10 ~ Ø20mm的盲孔。
▲距離底部的距離為0.6mm，此為 type 02。
▲訂貨時，請確認最小孔徑。
|

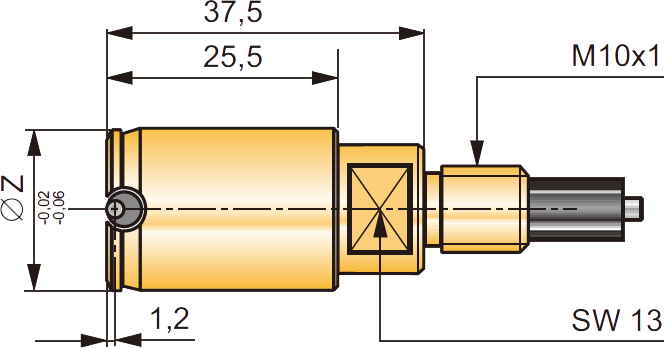

SL - 03
|
Ø 15 ~ Ø 40 mm |
▲Ø15 ~ Ø40mm的盲孔。
▲距離底部的距離為1.2mm，此為 type 03。
▲訂貨時，請確認最小孔徑。
▲訂貨例：工件Ø = 31± 0,03，訂貨編號：SL - 03 - 30.97。
|

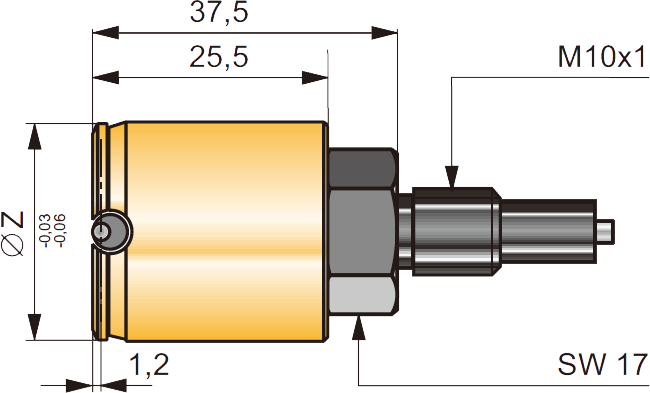

SL - 03
|
Ø > 40 ~ Ø 50 mm |
▲Ø40 ~ Ø50mm的盲孔。
▲距離底部的距離為1.2mm，此為 type 03。
▲訂貨時，請確認最小孔徑。
▲訂貨例：工件Ø = 41± 0,03，訂貨編號：SL - 03 - 40.97。
|

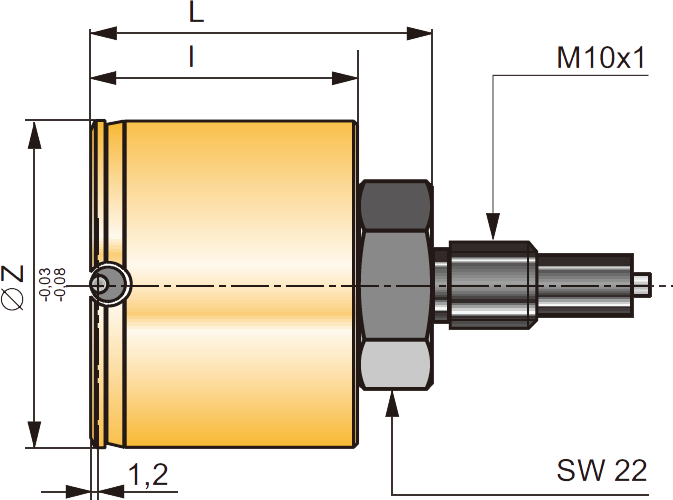

SL - 03
|
Ø > 50 ~ Ø 100 mm |
▲Ø50 ~ Ø100mm的盲孔。
▲距離底部的距離為1.2mm，此為 type 03。
▲訂貨時，請確認最小孔徑。
▲訂貨例：工件Ø = 65H9，訂貨編號：SL - 03 - 65.0。
|
ØZ
|
X | I | L |
| > 50 - 100 | 12.5 | 33.5 | 42.5 |
|
>100
|
可訂製 | ||
|

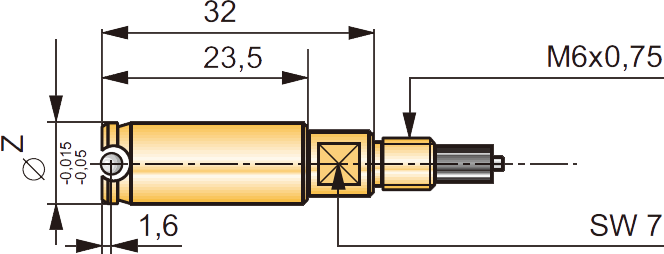

XK - 02
|
Ø 6 ~ Ø 20 mm |
|

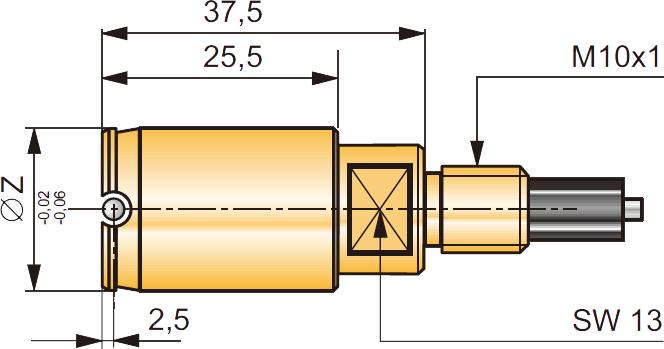

XK - 03
|
Ø > 15 mm |
